دليل ترميز واختيار المنتج
- 1. رمز الاسم الرئيسي للسلسلة: يتميز هذا الطراز بتصميم J30J، وهو يتضمن النوع الأساسي متعدد الاستخدامات J30JC والنيكل النحاسي القوي J30JS مع اشتقاق الفولاذ المقاوم للصدأ.
- 2. تعديلات السلسلة: تقديم مواصفات مختلفة مثل النوع الأساسي، ونوع القفل السريع (A)، ونوع الحاوية القصيرة (E)، ومنتجات منع التسرب اللاصقة (M)، والمسمار، ونوع الرافعة العكسي (R)، مع تعديل فتحة الحاوية الواقية إلى فتحة ملولبة (D)، بالإضافة إلى إصدار مقاوم لدرجات الحرارة العالية (G).

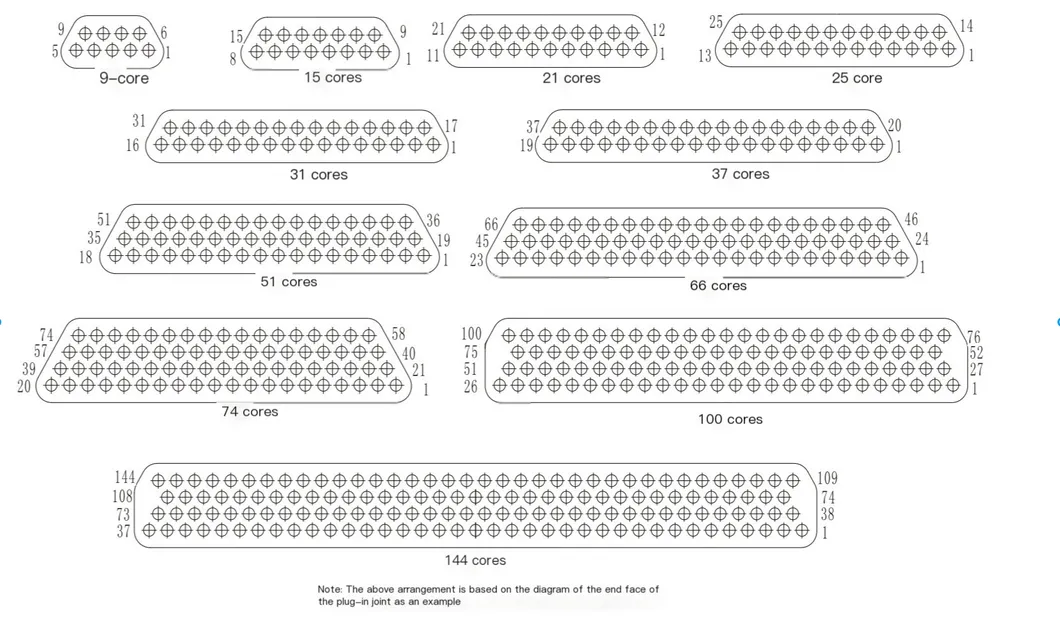

- 3. عدد قطع الاتصال: يوفر نطاقًا واسعًا مع خيارات من 9، 15، 21، 25، 31، 37، 51، 66، 74، 100، و 144 قطعة تلامس.
- 4. الموصل وأنواع التلامس: يتميز بمسمار تركيب مقبس TJ، ومقبس تركيب مقبس ZK، ومقبس ZJ مع تركيب المسمار، ومقبس تركيب القابس TK.
- 5. نموذج الطرف: اختر من بين خيارات مثل نوع الثني غير المميز، ونوع اللحام النقطي، والنيت3، وN4، وN8، لوحات مطبوعة متصلة N12 مع مسافة التباعد بين الشبكات 2.54 × 2.54، وW. W6 ثني لوحات الدوائر المطبوعة.

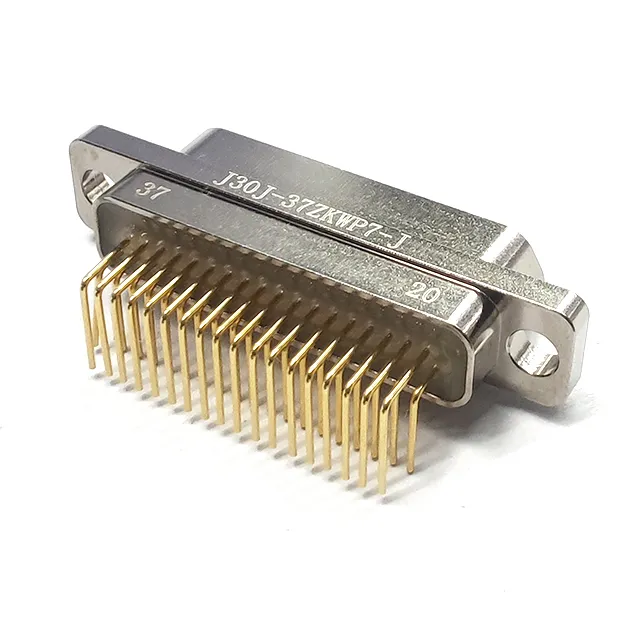

- 6. مكونات القفل والتركيب: توفر مجموعة القفل الافتراضية خيارات لتطبيقات مختلفة، بما في ذلك L لقابس السلك، وP لمقبس السلك أو مقبس اللحام، وP7 للوح المطبوع المنحني، وP5 للوح المطبوع المستقيم. بالنسبة لأولئك الذين يفضلون الحلول البسيطة، لا يوفر Y 1 مجموعة القفل. اكتشف مجموعة من مكونات القفل العادية مثل الأنواع L وP وK، والتي تم تفصيلها بشكل شامل في دليل مكونات التثبيت والقفل J30J.
- 7. تعريف المنتج المعدّل: خصص المنتج بمجموعة كبيرة من التعديلات، بما في ذلك المنتج A وA5 مع غطاء موجة سلكية ولوحة ضغط سلك مشبك الذيل، والهيكل D مع هيكل مانع للدوران، ونبع ضغط برغي D2 وهيكل قفل البرغي، وهيكل G مع طلاء الكادميوم. يتم تعديل خيار تباعد شبكة لوحة الطباعة J1 إلى 1.272.54Q، وQ8، (9.6)، و(11.6)، مع حافة هيكل موسَّعة لضمان ثبات محسن.
- 8. تعريف الملحق: يوفر حلولاً دقيقة مثل ملحق المشبك الخلفي A1 للمنتجات الملحومة، وملحق المشبك على شكل ذيل مقاس A2 المصمم خصيصًا لمنتجات خط اللحام من النوع Q8 وQ8. مشبك خط المؤخرة A3 إضافي: مصنوع حصريًا لمنتجات سلك اللحام ومنتجات من نوع خط اللحام.
مثال توضيحي للطلب والإشارات:
J30J-31ZKPGAD (11.6)
(مصنوع من AFR-250، ويتميز بمقطع عرضي سلكي يبلغ 0.12 ملم² يمتد إلى 300 مم، مسجلاً بأمان في غلاف من خيط النايلون.)

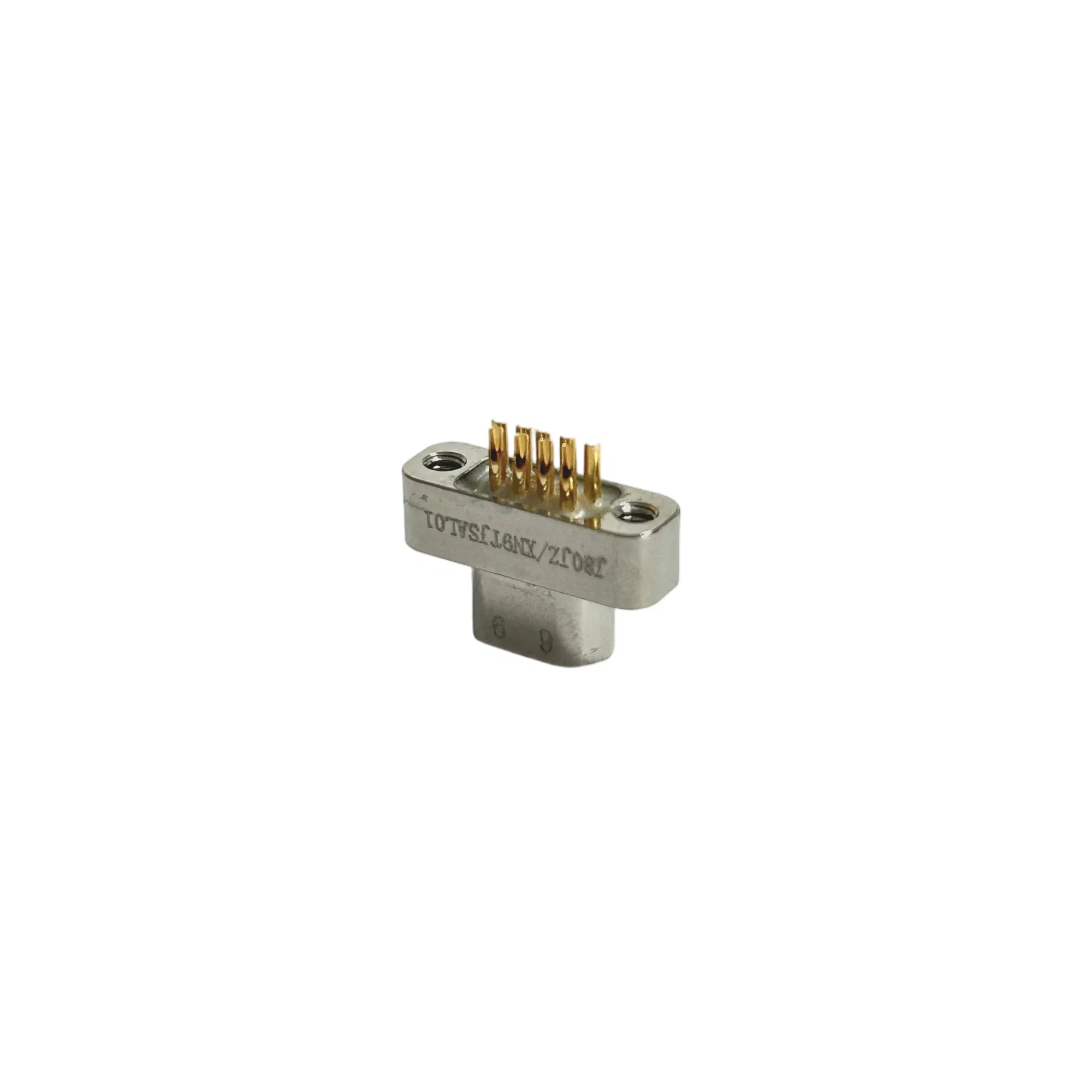

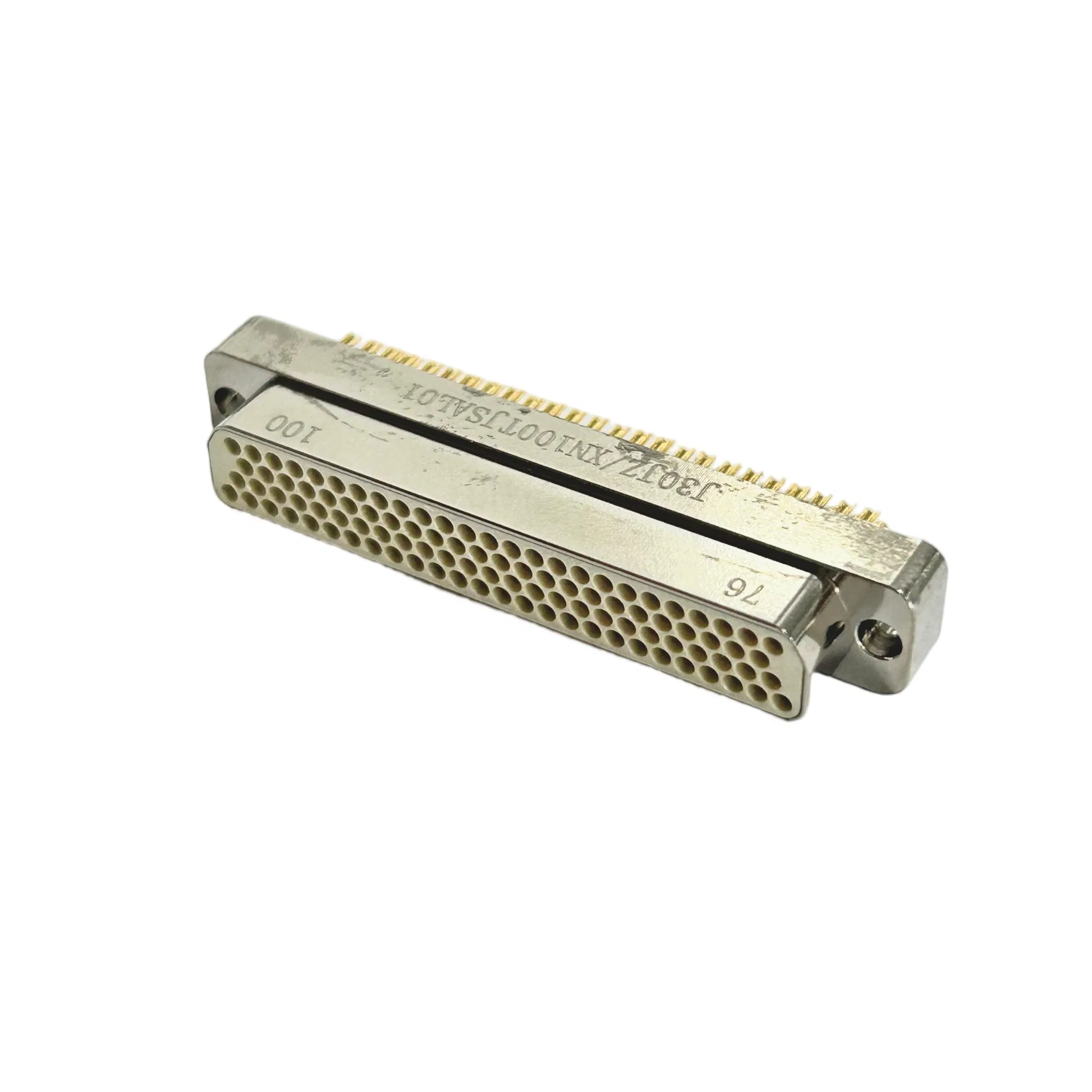

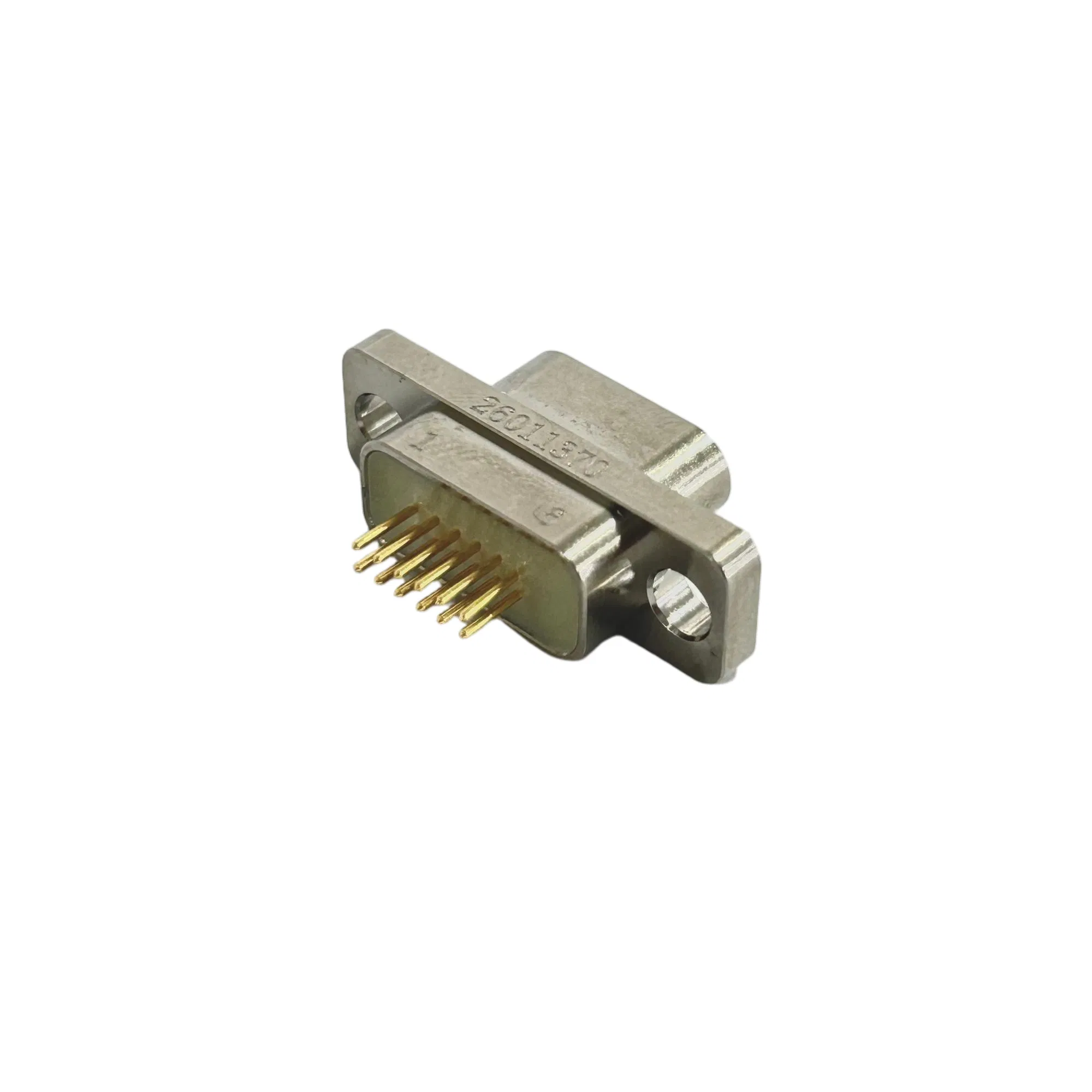

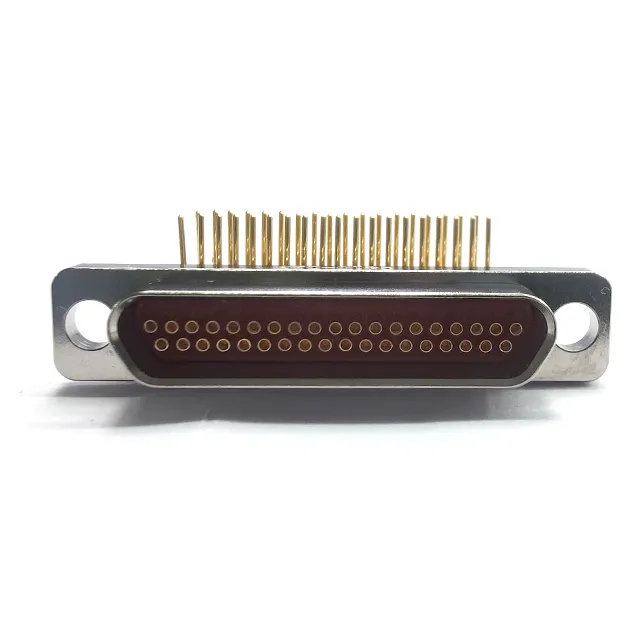

توضح هذه المواصفات التفصيلية التصميم المتطور لموصل طباعة J30j Micro المستطيل، الذي يتميز بتكوين قوي للاتصال 31 مركز. يأتي الموصل مزودًا بمقبس مركب، ومكون قفل على شكل P، وغطاء ذيل، ومشبك سلك، وضفيرة مصنعة بخبرة تم غمرها في أنابيب تقليص الحرارة وشبكة حجب الأشعة. بشكل متميز، المجموعة بالكامل، بما في ذلك الحاوية الواقية ومشبك الأسلاك والغطاء الخلفي، تم تحسينها باستخدام طلاء من الكادميوم المتين. تم تصميم شفة الحاوية الواقية هندسيًا بحز مانع للدوران، حيث يبلغ عرضها 11.6 مم. يدعم الموصل الخاص بنا تصنيف السلك AFR-250، مع قياس مقطعي أساسي متقاطع يبلغ 0.12 ملم² وطول تناثر لا يقل عن 300 مم. في حين يظل لون السلك مرنًا، فإن التجانس داخل كل دفعة أمر إلزامي، مما يضمن ثني كل نقطة تلامس بإحكام. بالإضافة إلى ذلك، تم تصميم مقبس J30J الممتاز، الذي يحتوي على كُم من خيط النايلون، ليغمر مجموعة الأسلاك بالكامل، مما يوفر طبقة إضافية من الحماية والموثوقية.
الأسئلة الشائعة حول المنتج (FAQ)
؟
كيف يمكن شراء المنتج وتحديد المواصفات المطلوبة؟
يمكنك اتباع الخطوات التالية لتحديد طلبك بدقة: تحديد التيار الكهربائي المطلوب وعدد جهات الاتصال، اختيار نوع الموصل ونوع التلامس، تحديد نمط التجميع المناسب وطريقة التوصيل (سلسلة أو متوازي)، تحديد القطر الخارجي للكابل، واختيار طول الكابل والمواد المناسبة للتطبيق الخاص بك.
؟
كيف يمكن الحصول على عينات من موصلات J30J؟
يسرنا تقديم عينات كشهادة على جودة منتجاتنا العالية. في حين نقدم العينة بدون مقابل للمعاينة والاختبار، نرجو من عملائنا الكرام تغطية تكاليف الشحن المتعلقة بها.
؟
ما هي إجراءات مراقبة الجودة والشهادات المتوفرة؟
الجودة هي أولويتنا القصوى، وينعكس التزامنا بالتميز في إجراءات مراقبة الجودة الصارمة المطبقة في مصنعنا من البداية وحتى نهاية الإنتاج. التزامنا معترف به وحاصل على شهادات اعتماد دولية وعسكرية تشمل ISO9001، GJB9001، QPL، وISO14001.
؟
ما هو نطاق درجات الحرارة والبيئة المناسبة لتشغيل هذه الموصلات؟
الموصلات مصممة للعمل في بيئات قاسية؛ حيث تتحمل درجات حرارة محيطة واسعة تتراوح بين -55 إلى +125 درجة مئوية، ومقاومة رطوبة نسبية تصل إلى 95% عند درجة حرارة 40 درجة مئوية، مما يجعلها مثالية للتطبيقات عالية الموثوقية.
؟
ما هي المواصفات المتاحة لعدد الدبابيس (الأساسات) في هذه السلسلة؟
توفر سلسلة موصلات J30J 12 مواصفات أساسية مختلفة لعدد جهات الاتصال تشمل: 9، 15، 21، 25، 31، 37، 51، 66، 74، 100، و144 أساساً لتلبية مختلف تصاميم الدوائر.
؟
ما هي المعايير القياسية التي تتوافق معها موصلات J30J؟
تتوافق هذه الموصلات مع المعايير العسكرية القياسية الصارمة GJB2446A-2011 (والتي تعادل المعيار الدولي MIL-C-83513)، بالإضافة إلى معيار المؤسسة المعتمد Q/LSQJ0006-2018 لضمان أعلى مستويات الأداء والأمان.
