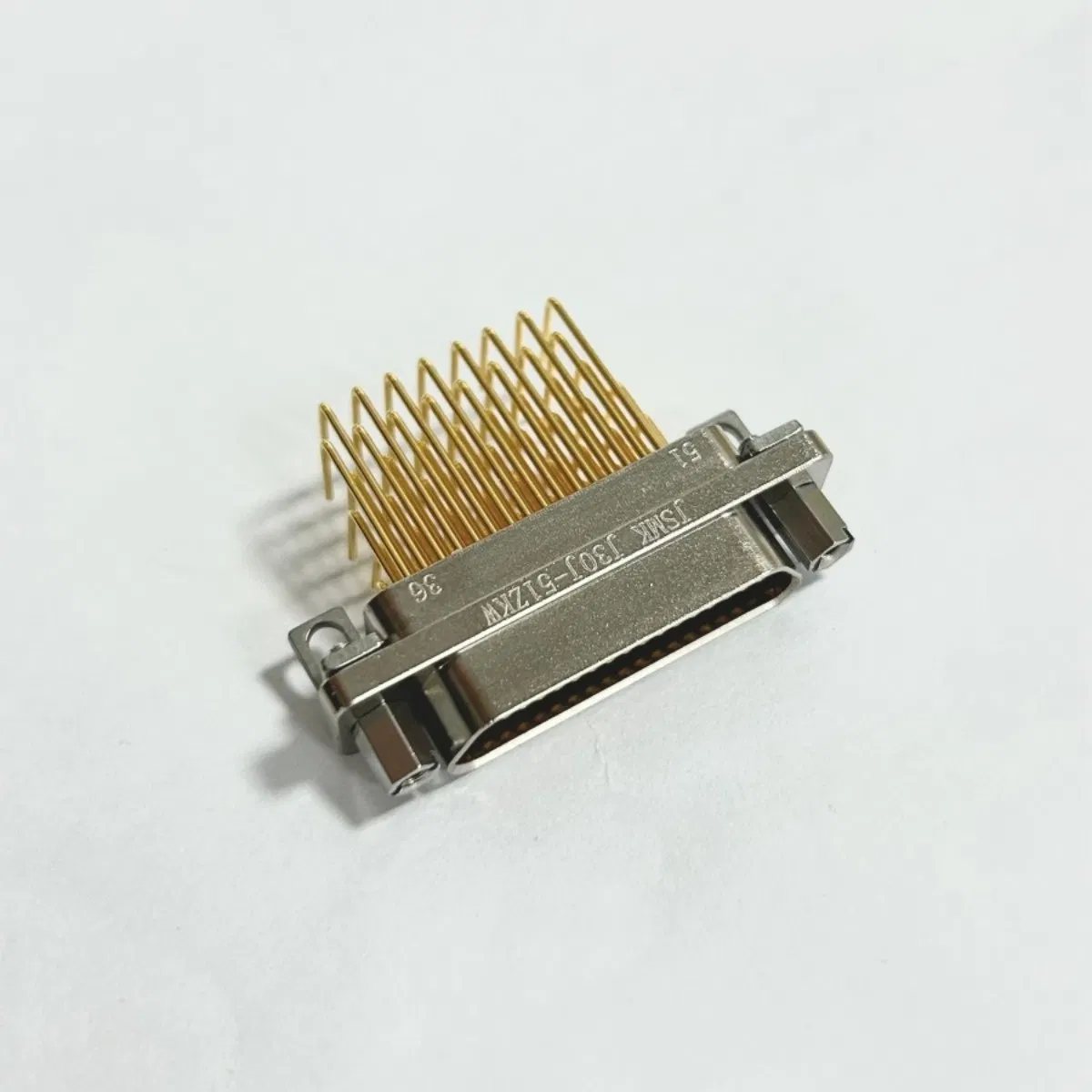

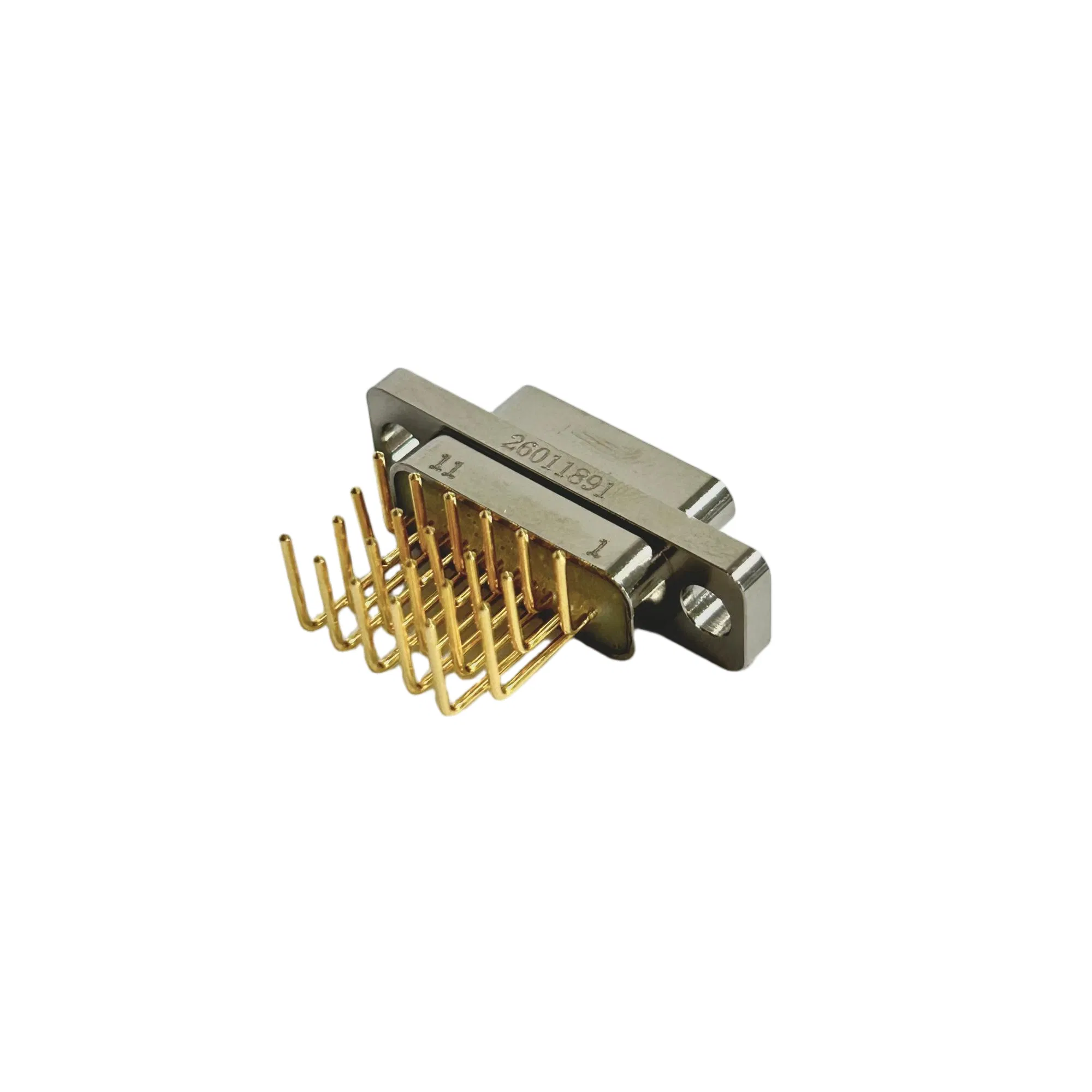

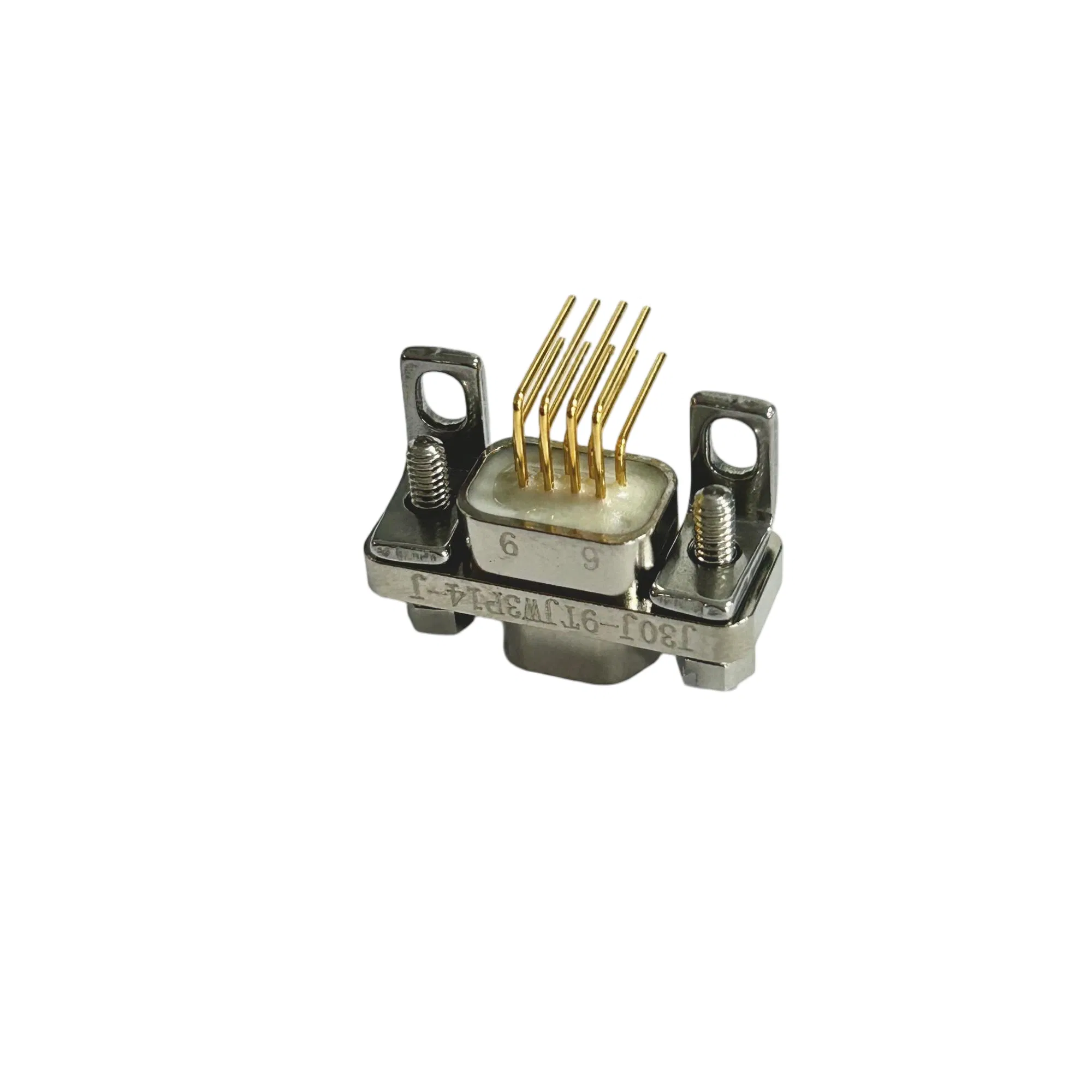

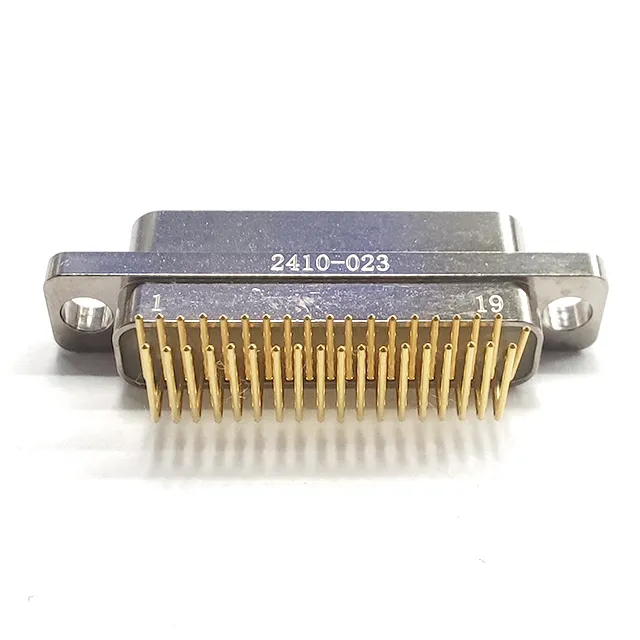

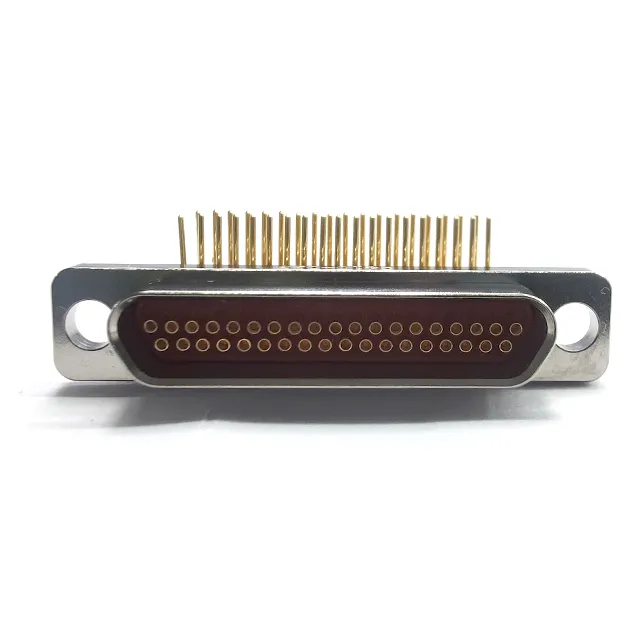

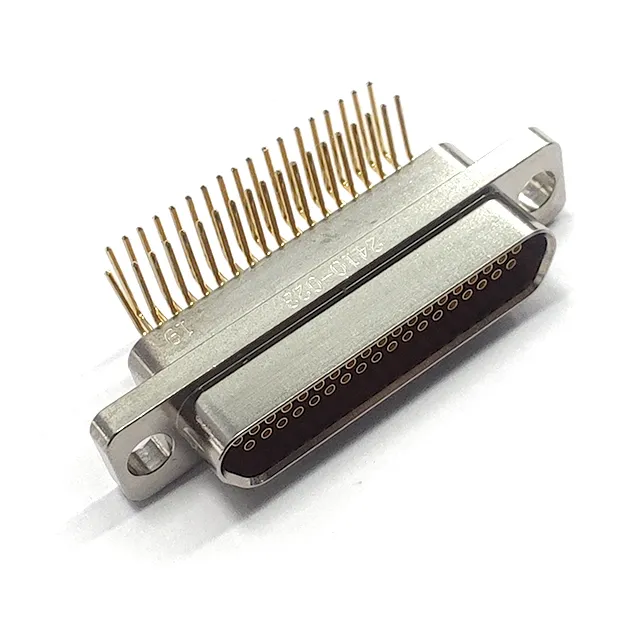

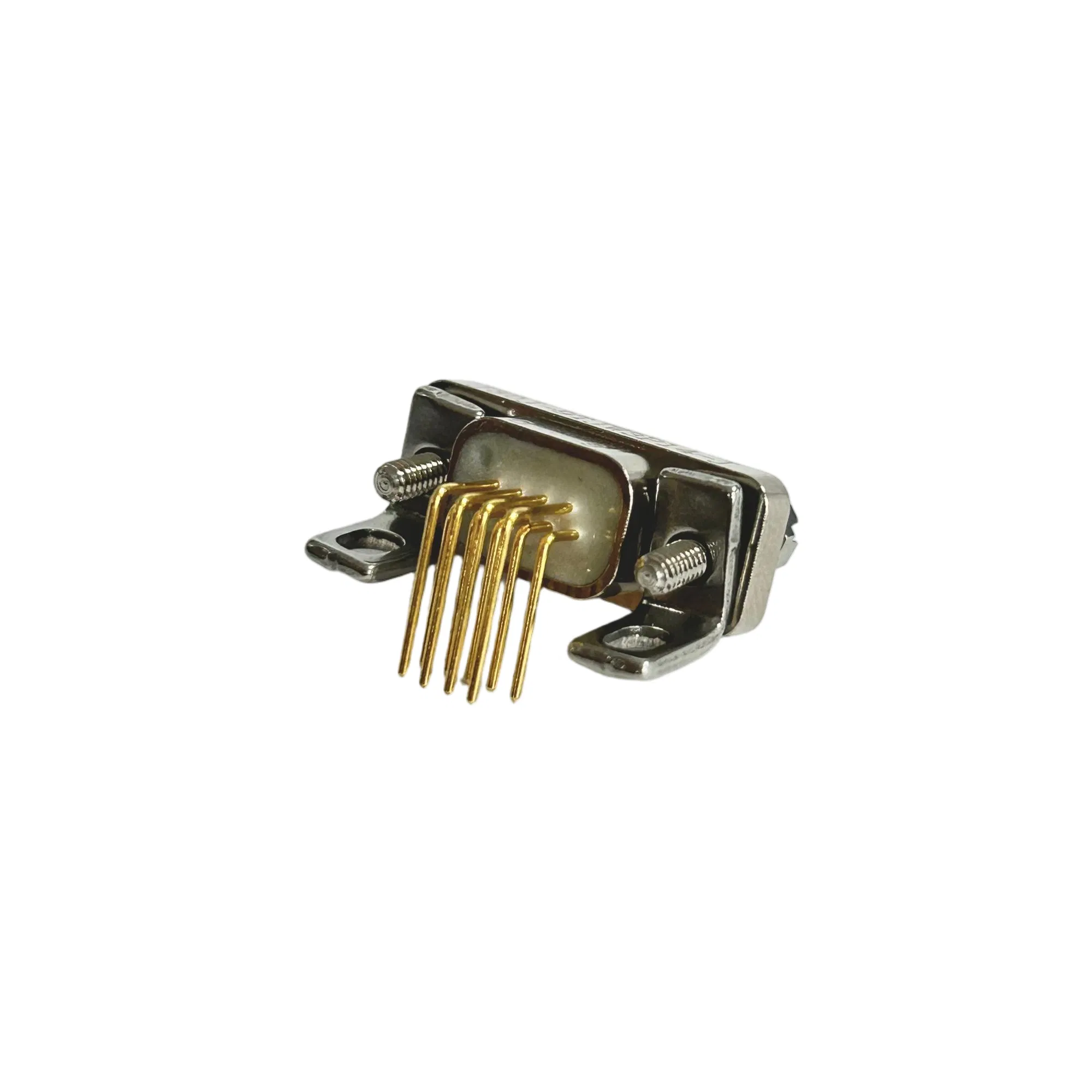

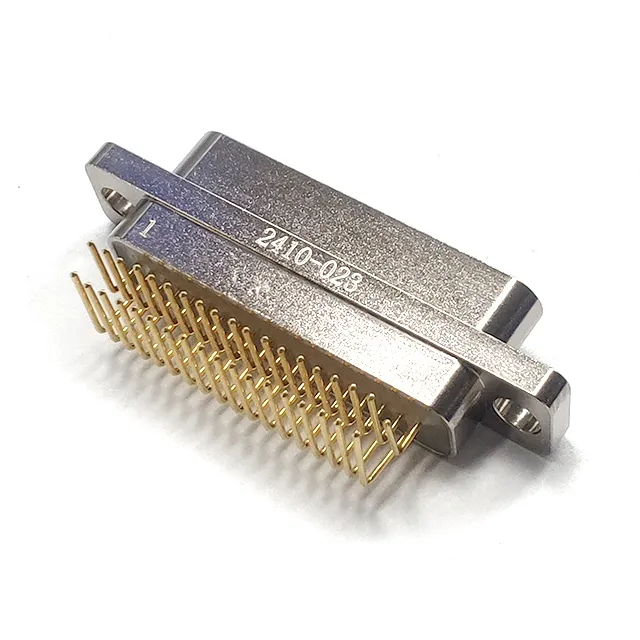

J30j طباعة موصل ميكرو مستطيل نوع D-SUB هيكل سبيكة

وصف المنتج

ميزات المنتج (Product features)

يتماشى المنتج بأناقة مع سلسلة M-D-M، ويقدم اختيارًا متعدد الاستخدامات عبر 12 مواصفات أساسية تشمل: 9، 15، 21، 25، 31، 37، 51، 66، 74، 100، و144 أساساً قوياً.

يتميز بمسمار تلامس مطاطي من نوع جديلة (إبرة ملتصقة) يتفوق في توفير كثافة تلامس استثنائية.
يتراوح مقطع هذا الجزء بين 0.035 ملم² و 0.2 ملم²، مع توصية مثالية من 0.1 ملم² إلى 0.15 ملم² لأداء فائق.
مكونات التأمين مصممة وفقاً لمواصفات طلبك لضمان التجميع السلس (يمكن التحديد في العقد في حال عدم الرغبة بها).
تم اختباره ليلبي معايير GJB2446A-2011 (تعادل MIL-C-83513) لضمان أداء موثوق به.
يتم تنفيذ مواصفات المعيار الخاص بالمؤسسات Q/LSQJ0006-2018 "للموصلات الكهربائية المستطيلة الصغيرة من السلسلة J30J" لضمان الجودة والمتانة.

الميزات الفنية الرئيسية

درجة الحرارة المحيطة	-55~+125 درجة مئوية	مقاومة التلامس	≤ 10 ميجا أوم
الرطوبة النسبية	ما يصل إلى 95% عند 40	مقاومة العزل	≥ 5000 ميجا أوم
الاهتزاز	10-2000 هرتز 19 م/ث ²	قوة العزل الكهربائي	800 فولت
التأثير	735 م/ث ²	العمر الميكانيكي	500 مرة
التسارع	735 م/ث ²	وقت الاستراحة الفوري	≤ 1 ميكرو ثانية
التيار المقدر	3 أمبير

تفاصيل تعديلات ورموز المنتج

1. رمز الاسم الرئيسي للسلسلة: J30J، الذي يتميز بقلب J30JC وJ30JS مطلي بنيكيل النحاس، أو خيار التخميل المصنوع من الفولاذ المقاوم للصدأ.

2. تعديلات السلسلة: اختر نوع القاعدة غير المميز، أو قفل سريع من النوع E، أو M للختم اللاصق، أو مسمار R ونوع المرفاع العكسي، مع تعديل غلاف D إلى فتحة M2 ملولبة، G لثبات درجة الحرارة العالية.

3. قطع الاتصال المتوفرة: تتوفر في 9، 15، 21، 25، 31، 37، 51، 66، 74، 100، و 144 تكويناتًا.

4. أنواع الموصلات وجهات الاتصال: تشمل سن تركيب قابس TJ، وتركيب مقبس ZK، ومقبس ZJ مع تركيب المسمار، ومقبس تركيب قابس TK.

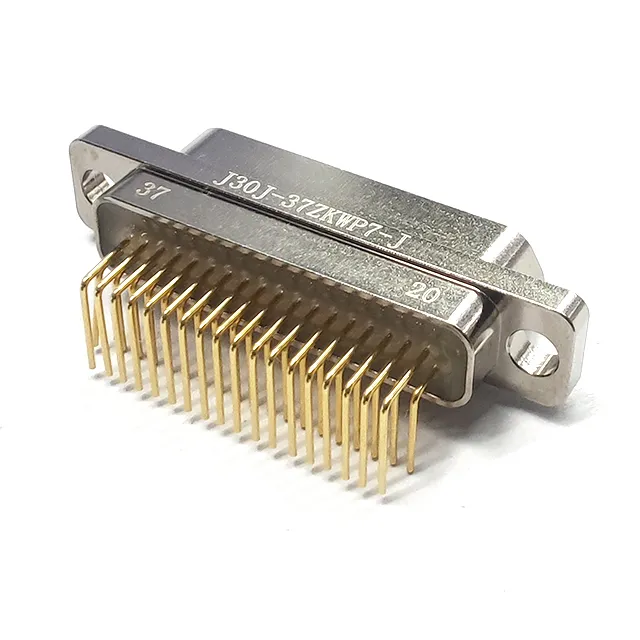

5. نموذج الطرف: تتوفر خيارات من نوع الثني غير المميز، نوع اللحام S، إلى اللوحات المطبوعة المتواصلة مثل N، N3، N4، N8، N12 مع مسافة التباعد بين الشبكات 2.54 × 2.54، وW، W6 ثني لوحات الدوائر المطبوعة مع مسافات مماثلة.

6. مكونات القفل والتركيب: لا يتم تمييز مجموعة القفل الافتراضية بعلامة L لسدادة السلك أو المقبس، P لسلك أو مقبس اللحام، P7 للوحة المطبوعة المنحنية، وP5 للوحة المطبوعة المستقيمة. Y1 يدل على عدم توفر مجموعة قفل.

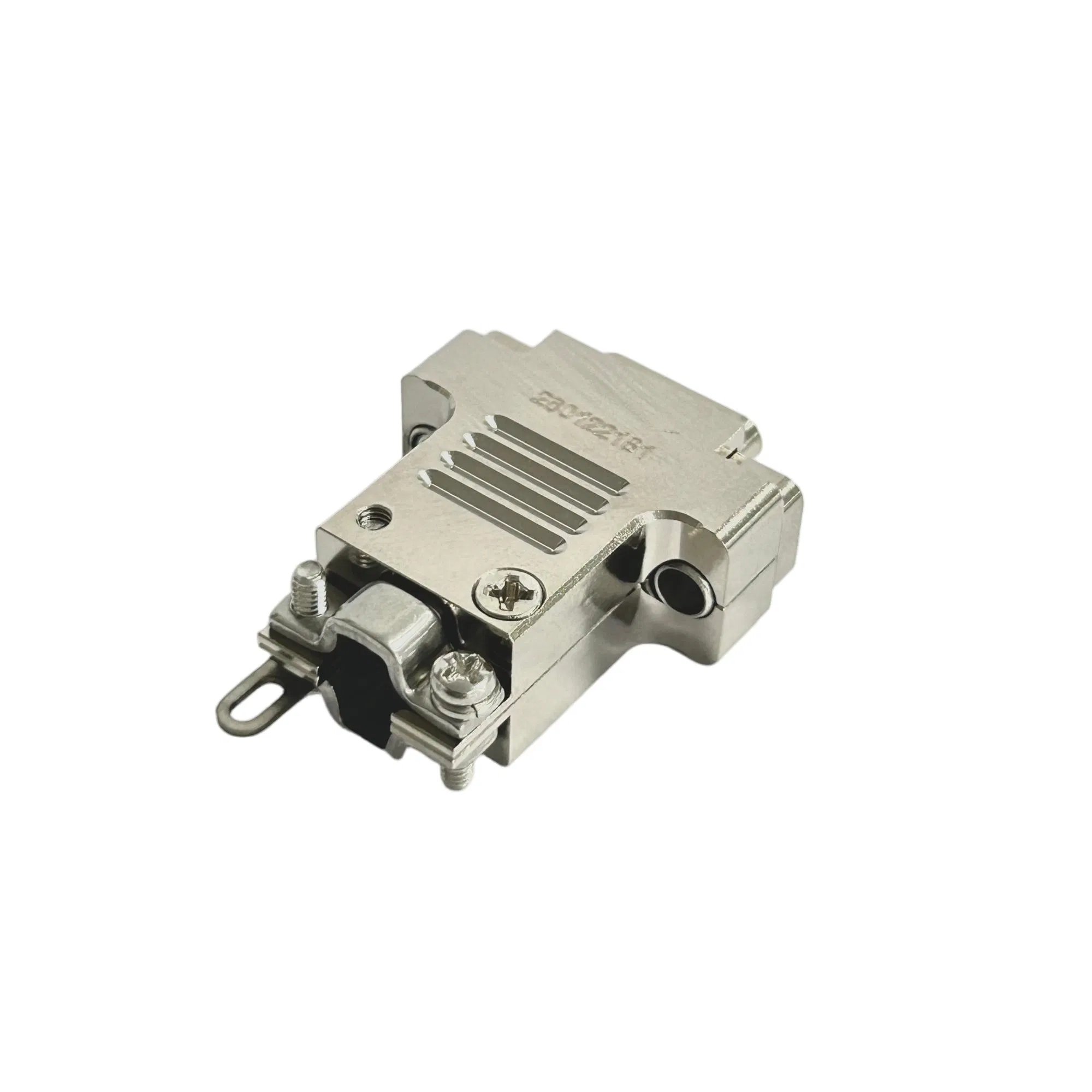

7. تعديلات المنتج الإضافية: تشمل A5 لغطاء موجة سلكية ولوحة ضغط سلك مشبك الذيل، وD لهيكل محسن لمنع الدوران، وD2 لضغط البراغي وبنية القفل مع مشبك سلك مطابق، وG للطلاء الكادميوم، J1 مع تغيير المسافة بين شبكة المجلس إلى 1.27x2.54، وQ، Q8 مع خيارات توسيع الشفاه.

8. الملحقات: يتم تعريف الملحقات على أنها A1 لملحقات المشبك الخلفي في المنتجات المضغوطة والملحومة، وA2 لملحقات مشابك الخطوط الخلفية الخاصة بمنتجات من النوع Q8 على وجه التحديد، وA3 يشير إلى مشبك خط مؤخرة إضافي ينطبق على منتجات خطوط الأسلاك واللحام.

* ملاحظة: الوصف الإضافي ليس جزءًا من علامة الطلب. عند التحديد، قم بتضمين منطقة قسم السلك وطوله ولونه، إلخ. لأي احتياجات خاصة للاتصال، يرجى توفير تفاصيل علاقة الأسلاك للحصول على أقصى درجة من الوضوح.

مثال توضيحي على الإشارات

J30J-31ZKPGAD (11.6)

تم تصنيع السلك بدقة، حيث يبلغ AFR-250 و0.12 مم²، وهو يمتد لمسافة 300 مم ويلتف بأناقة في جلبة من خيط النايلون.

توضح المواصفات التفصيلية أعلاه أن موصل J30J Print Micro المستطيل هذا يتميز بنظام اتصال قوي 31 مركز. يضمن الموصل الموثوقية بفضل مقبسه المجهز لمحاذاة مثالية، ومكون القفل على شكل حرف P لضمان التوصيل الآمن، والطرف الخلفي مثني بدقة للحصول على اتصال مثالي. يتم إكمال المجموعة بغطاء ذيل ومشبك سلكي، ويتم تغطيهما جميعًا في غلاف واقي من الأنابيب التي تنكمش بالحرارة والشبكة الواقية. علاوة على ذلك، يتضمن كل مكون الحاوية الواقية، ومشبك الأسلاك، والغطاء الخلفي، تم تشطيبه بطلاء من الكادميوم لتوفير متانة محسّنة. تتميز الشفة المقشرة بحز مانع للدوران، بعرض دقيق للشفة يبلغ 11.6 مم، مما يضمن ثبات الموصل أثناء التشغيل. تلتصق الأسلاك بمعيار AFR-250، بمساحة مقطعية عرضية تبلغ 0.12 مم² وطول تناثر يمتد إلى 300 مم على الأقل.

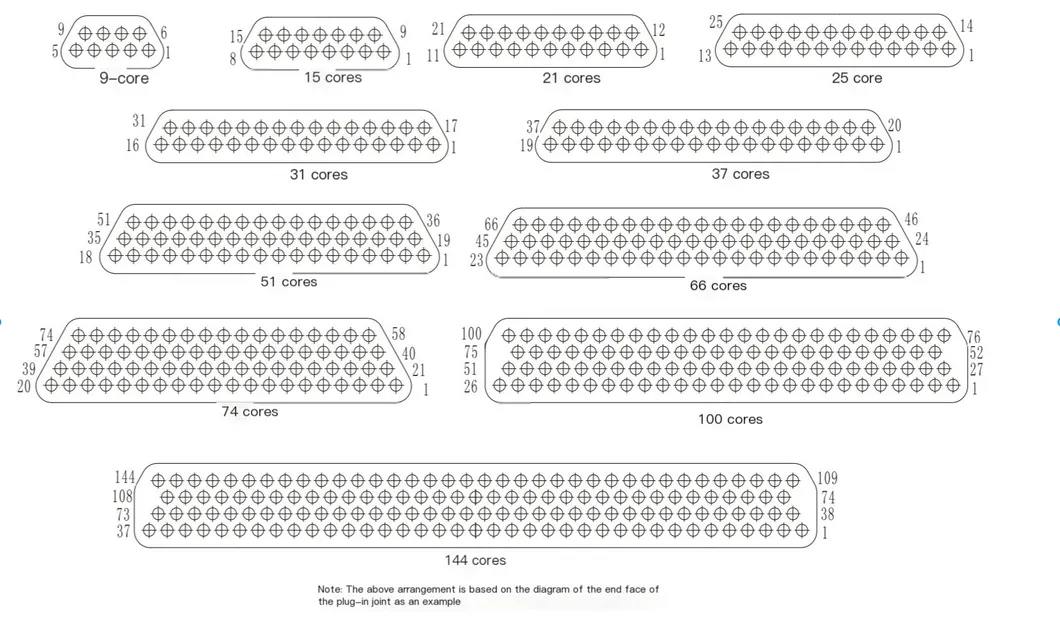

الرسومات التخطيطية والأبعاد

الأسئلة الشائعة (FAQ)

كيف تشتري هذا المنتج؟

لشراء المنتج دون عناء، يرجى تأكيد الخطوات التالية: تحديد التصنيف الحالي وعدد جهات الاتصال المطلوبة، تحديد جنس الموصل وتوافقه، اختيار نمط التجميع المفضل وطريقة التركيب (سلسلة أو متوازية)، والتحقق من القطر الخارجي للكبل وطول الكبل والمواد المطلوبة.

كيف يمكنني الحصول على عينات؟

يسرنا تقديم عينات لاختبار جودة منتجاتنا بشكل مباشر. نقدم العينات مجاناً، بينما يتكفل العميل بتغطية تكاليف الشحن لضمان تلبية المنتج للمواصفات المطلوبة.

ما هي إجراءات التحكم في الجودة المتبعة؟

الجودة هي شاغلنا الأول؛ حيث يلتزم المصنع بأعلى المعايير وحاصل على شهادات ISO9001، وGJB9001، وQPL ISO14001، مما يضمن خضوع كل منتج لعمليات فحص دقيقة في جميع مراحل الإنتاج لتقديم منتجات موثوقة بالكامل.

ما هي التكوينات والأساسات المتاحة لهذا الموصل؟

يتوفر الموصل في 12 مواصفات أساسية تشمل التكوينات التالية: 9، 15، 21، 25، 31، 37، 51، 66، 74، 100، و144 أساساً لتلبية احتياجات التطبيقات المختلفة.

ما هي معايير الاختبار والجودة التي يطابقها موصل J30J؟

يطابق هذا المنتج معايير الاختبار GJB2446A-2011 (ما يعادل MIL-C-83513) بالإضافة إلى تنفيذ معايير المؤسسات Q/LSQJ0006-2018 المخصصة للموصلات الكهربائية المستطيلة الصغيرة لضمان موثوقيتها العالية.

ما هو نطاق درجات الحرارة والتحمل الميكانيكي للموصل؟

يتحمل الموصل درجات حرارة محيطة تتراوح بين -55 إلى +125 درجة مئوية، ويصل عمره الميكانيكي إلى 500 مرة من الاستخدام الفعال مع مقاومة عزل تبلغ ≥ 5000 ميجا أوم.
