توافقية عالية: متوافق بسلاسة مع سلسلة M-D-M الشهيرة، ويوفر مجموعة مذهلة من 12 مواصفات أساسية تشمل 9، 15، 21، 25، 31، 37، 51، 66، 74، 100، و144 مركزًا.
✔
تلامس فائق: مسمار تلامس مطاطي (إبرة دووية) يضمن كثافة تلامس عالية واتصالاً كهربائياً فائق الموثوقية.
✔
مقاطع الأسلاك: مصمم لاستيعاب المقاطع ذات القلب السلكي بين 0.035 ملم² و 0.2 ملم²، ويفضل التحديد بين 0.1 ملم² و 0.15 ملم² لأداء أمثل.
✔
مكونات تأمين مخصصة: كل مجموعة منتج تتضمن مكونات تأمين متكاملة مصممة حسب طلبك ويتم تحديدها عبر العقد.
✔
معايير صارمة: يفي بالمعايير الصارمة لـ GJB2446A-2011 ويتوافق بالكامل مع مواصفات MIL-C-83513 ومصنع بموجب معيار المؤسسة Q/LSQJ0006-2018.
الميزات الفنية الرئيسية
المعلمة الفنية
القيمة
المعلمة الفنية
القيمة
درجة الحرارة المحيطة
-55~+125 درجة مئوية
مقاومة التلامس
≤ 10 ميجا أوم
الرطوبة النسبية
ما يصل إلى 95% عند 40 درجة مئوية
مقاومة العزل
≥ 5000 ميجا أوم
الاهتزاز
10-2000 هرتز 19 م/ث ²
قوة العزل الكهربائي
800 فولت
التأثير
735 م/ث ²
العمر الميكانيكي
500 مرة
التسارع
735 م/ث ²
وقت الاستراحة الفوري
≤ 1 ميكرو ثانية
التيار المقدر
3 أمبير
تصنيف وهيكل رموز الموصلات
1. الرموز والأسماء الرئيسية: تشمل السلسلة الرئيسية J30J، وتتضمن النوع الأساسي J30JC والنوع النحاسي الممتاز J30JS، بالإضافة إلى اشتقاقات الفولاذ المقاوم للصدأ. 2. تعديلات السلسلة: تشمل النوع الأساسي (بدون علامات)، ونوع القفل السريع (A)، ونوع الحاوية الواقية السريعة (E)، ومسمار المنع تسرب اللاصق (M)، والنوع العكسي للرافعة (D) مع فتحة ملولبة M2 (G) للتطبيقات ذات الحرارة العالية. 3. عدد نقاط التلامس: متوفر بـ 9، 15، 21، 25، 31، 37، 51، 66، 74، 100، 144 نقطة تلامس. 4. الموصلات وجهات الاتصال: سن تركيب مقبس TJ، مقبس تركيب مقبس ZK، مقبس ZJ مع تركيب المسمار، مقبس تركيب قابس TK لتلبية الاحتياجات المتنوعة. 5. خيارات الأطراف: نوع ثني غير مميز، نوع لحام S، وسلسلة N (N3, N4, N8, N12) المخصصة للوحات المطبوعة بتباعد شبكي 2.54 × 2.54، بينما W و W6 تلبي الاحتياجات المائلة. 6. مكونات القفل: تشمل المجموعة الافتراضية (L للقابس، P للمقبس، P7 للوحات المنحنية، P5 للوحات المستقيمة). الخيار Y1 يحذف القفل. 7. التعديلات الإضافية: يتميز A و A5 بغطاء موجة مع لوحة ضغط سلك، ويتميز D بالنوع المضاد للدوران، و G بالطلاء بالكادميوم، والنوع J1 يعدل التباعد إلى 1.272.54Q. 8. تعريف الملحقات: يشمل A1 ملحق بمشبك مؤخرة لمنتجات الضغط واللحام، و A2 مشبك خط مؤخرة خاص باللحام، و A3 للخطوط المضغوطة المخصصة.
مثال على التعيين والإشارات: J30J-31ZKPGAD (11.6) - يشير إلى موصل بـ 31 مركزاً، مقبس قوي مزود بجهات اتصال خلفية مثنية ومكونات قفل دقيقة على شكل حرف P، غطاء مؤخرة واقٍ ومشبك سلكي متين، مع تغليف الأسلاك بأنابيب تقليص الحرارة وشبكة حجب للحماية القصوى. هيكل من الألومنيوم والنحاس والزنك مطلي بالكادميوم لمقاومة التآكل، مع حز مضاد للدوران وشفة واجهة بعرض 11.6 مم، وسلك من نوع AFR-250 بمقطع عرضي 0.12 ملم² وطول 300 مم محمي بغلاف من خيوط النايلون.

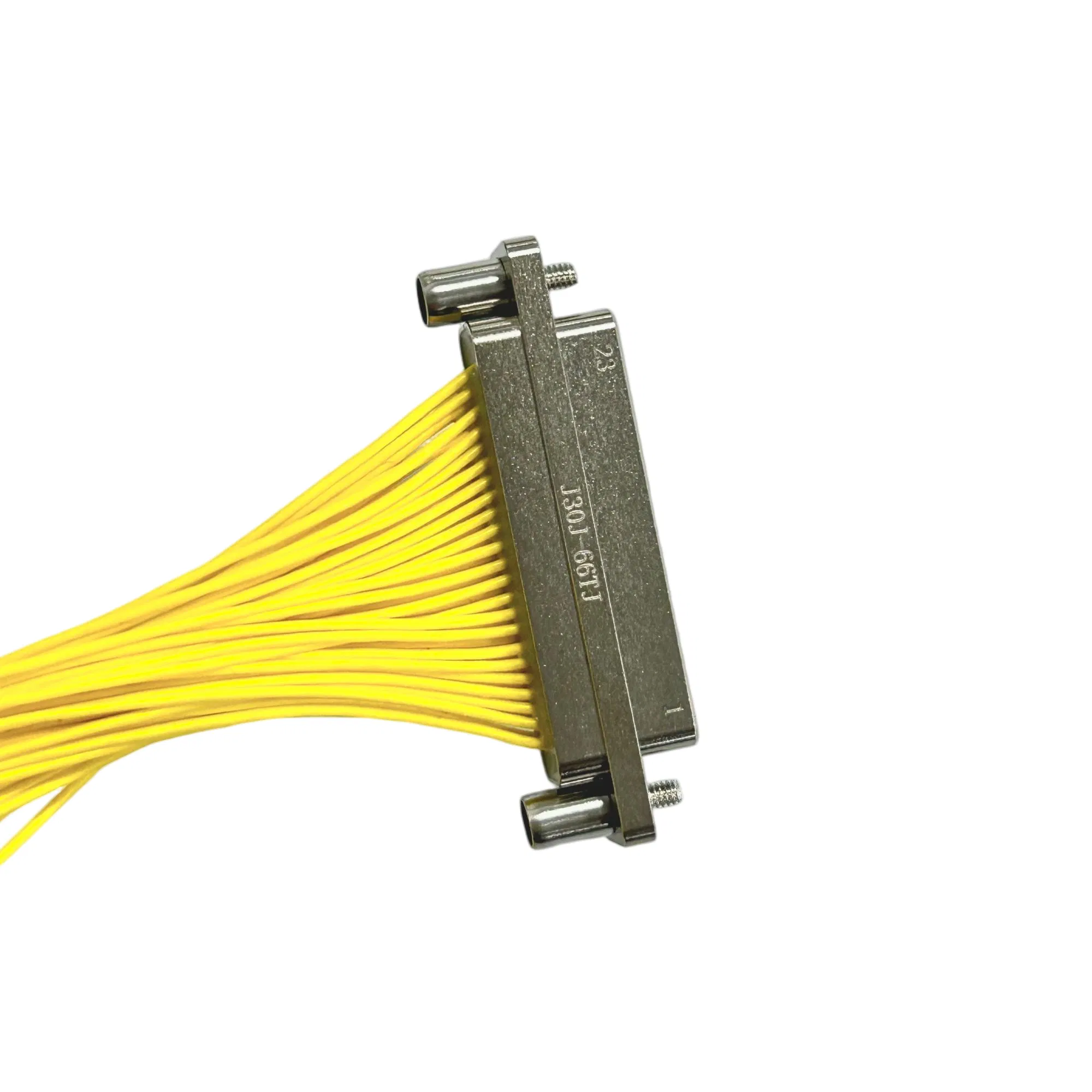

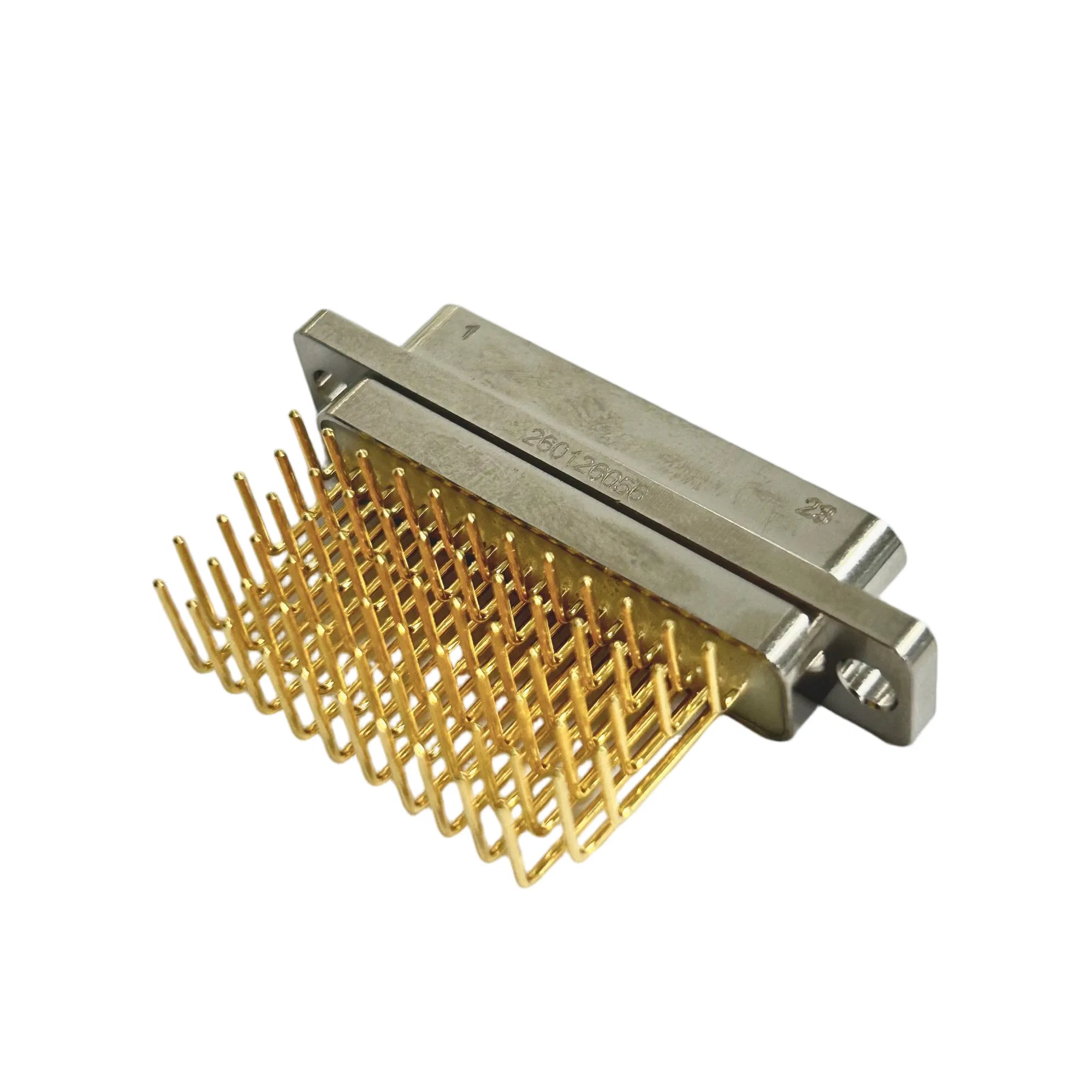

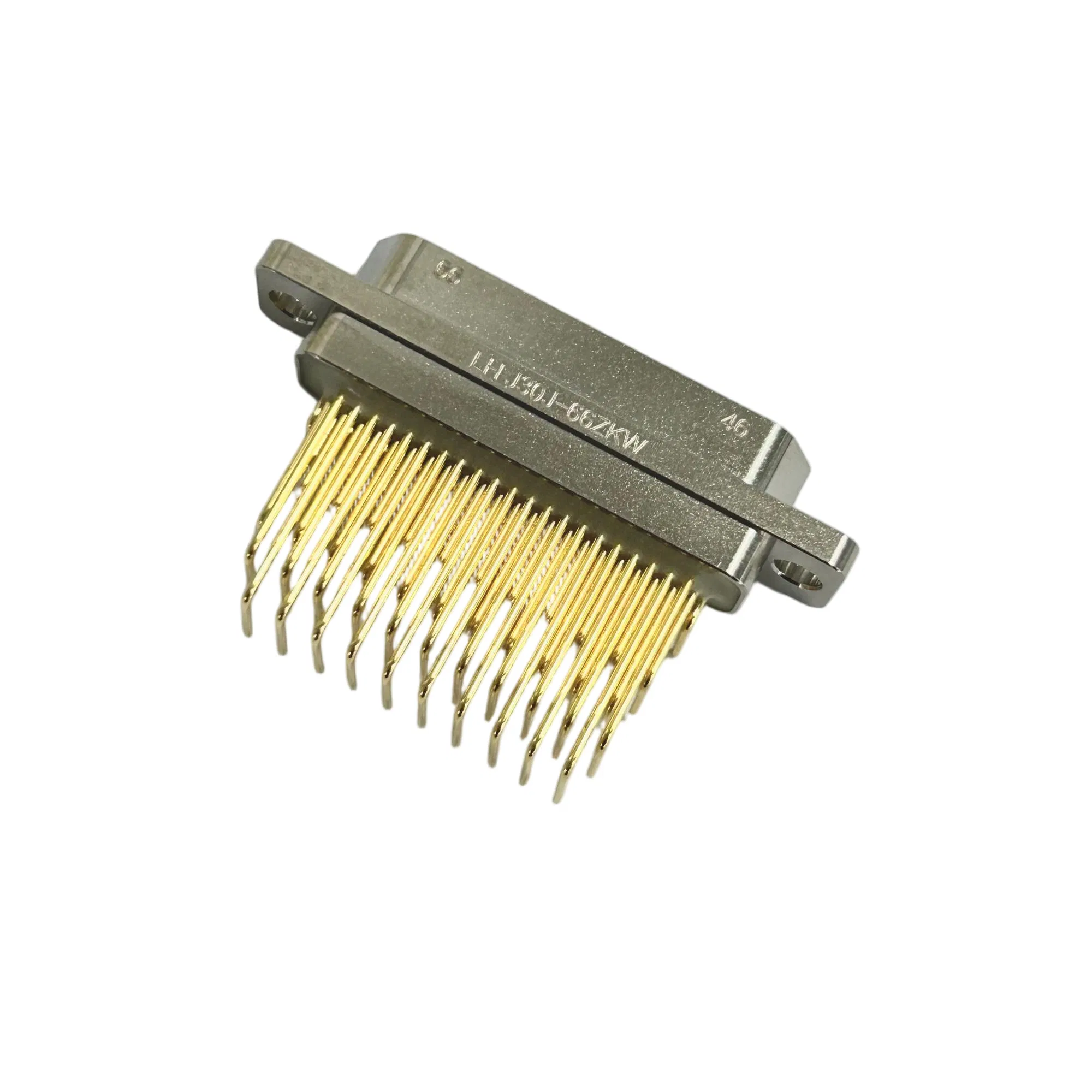

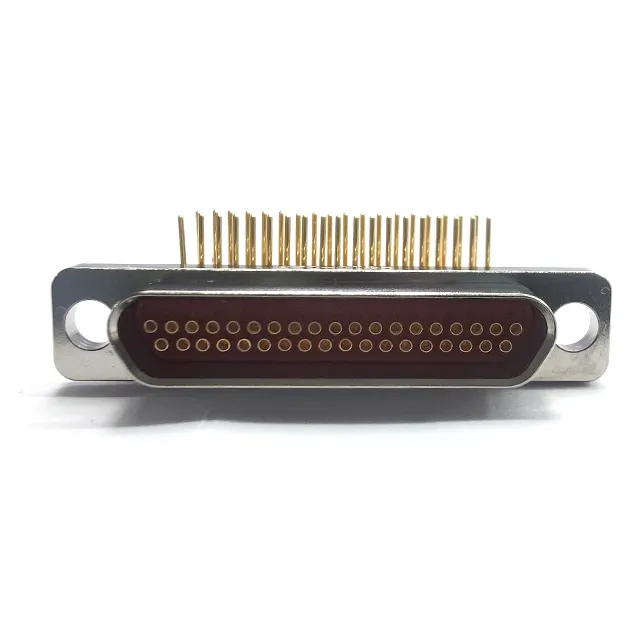

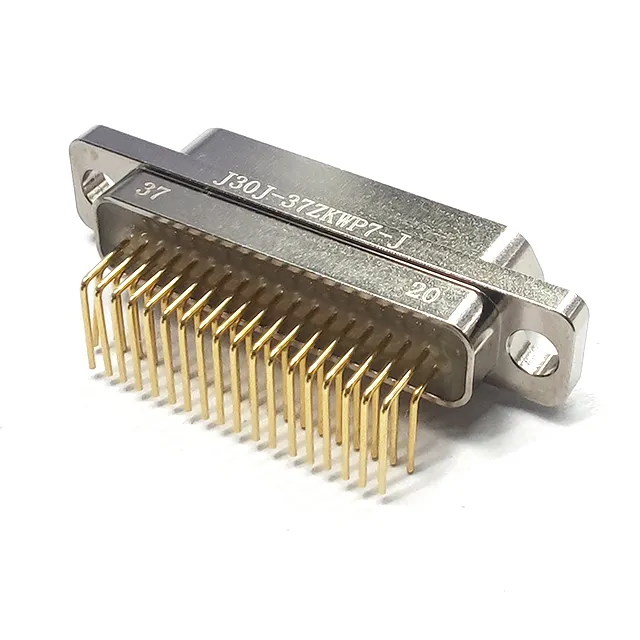

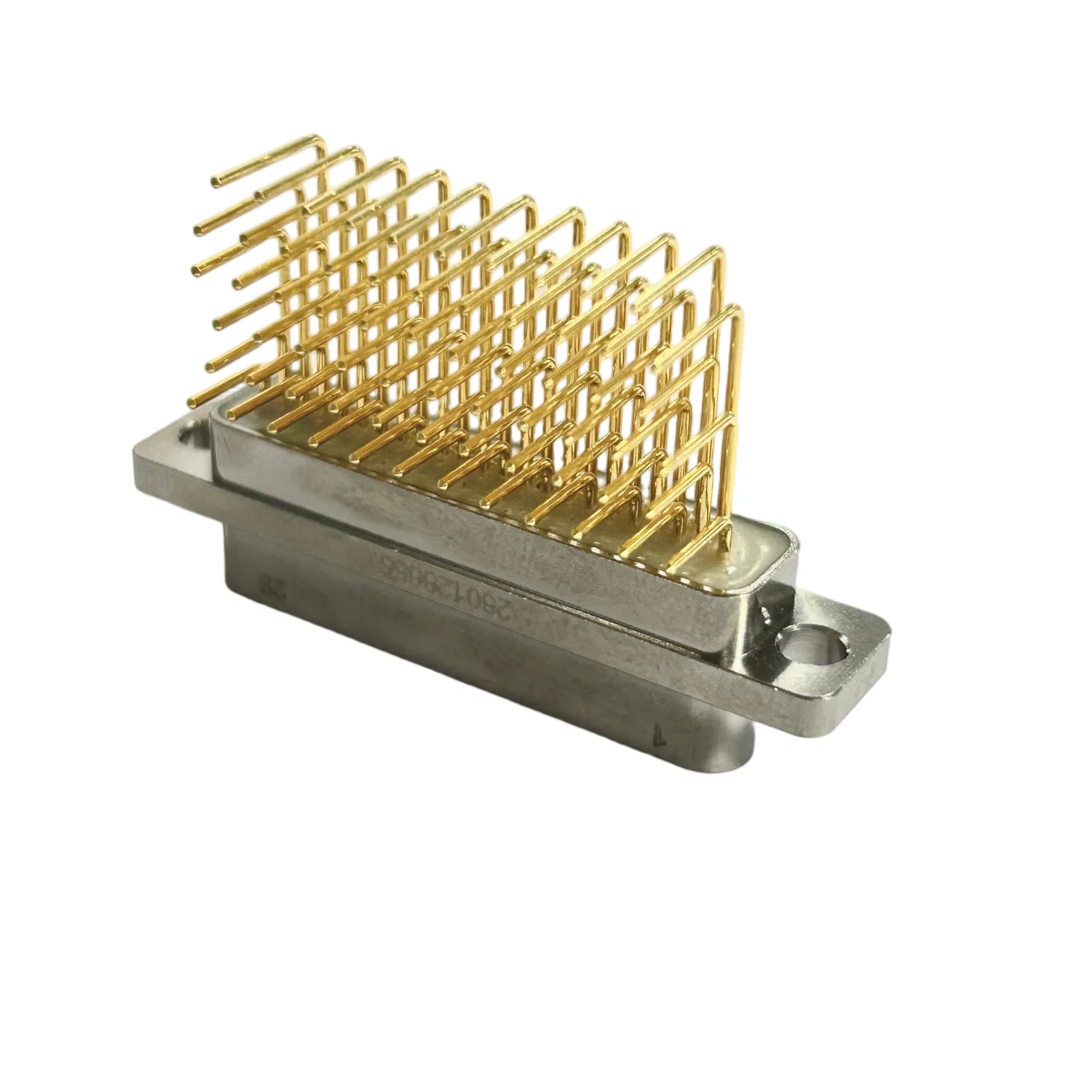

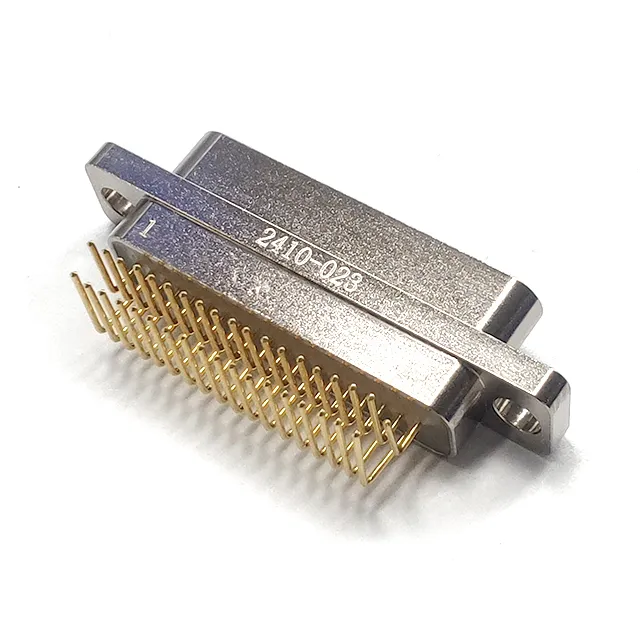

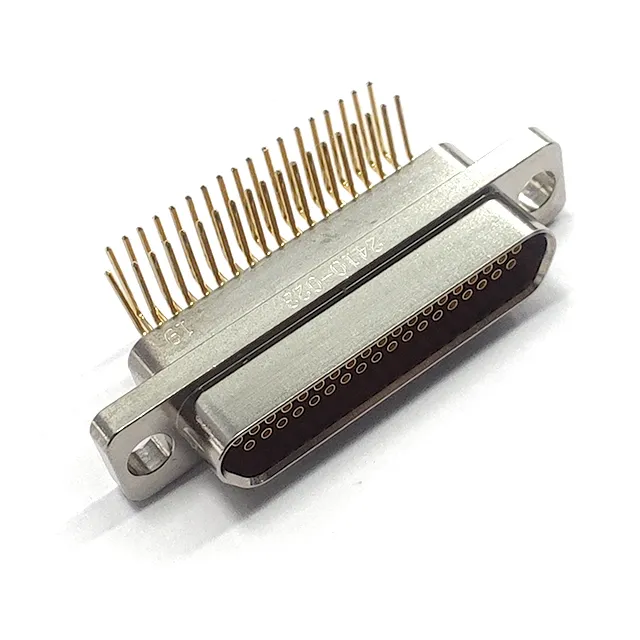

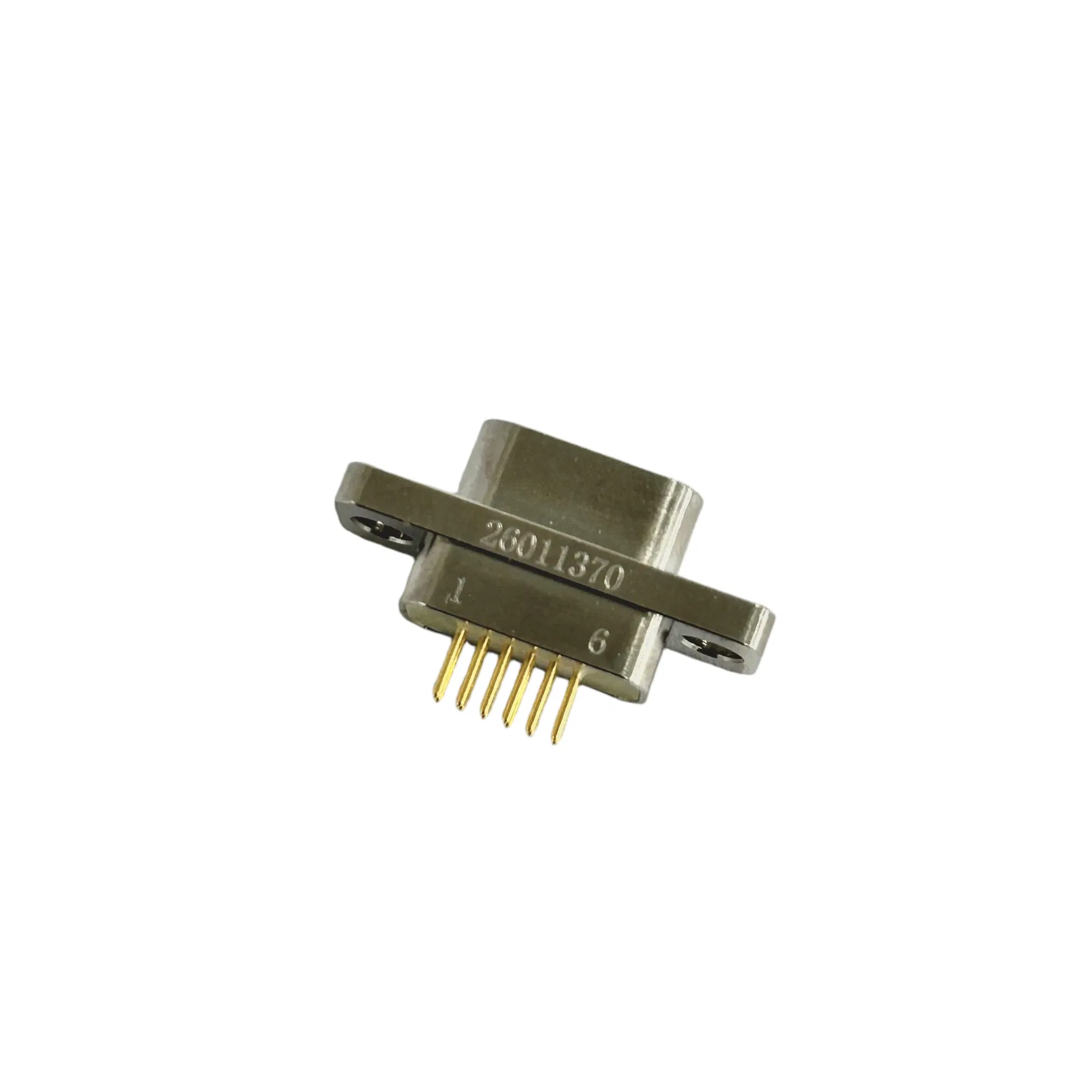

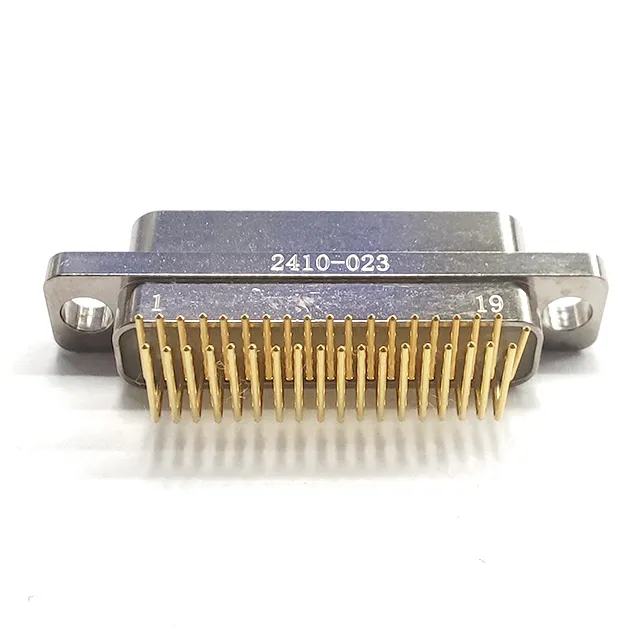

معرض صور المنتج والتفاصيل الهندسية
الأسئلة الشائعة حول المنتج (FAQ)
س 1: كيف يمكنني اختيار وطلب موصل J30J المناسب لتطبيقي؟
ج: يمكنك تحديد المنتج بدقة من خلال معرفة الخطوات التالية: تحديد التيار المطلوب وعدد نقاط التلامس، اختيار نوع الموصل وجهة الاتصال، تحديد طريقة التركيب والتباعد، تحديد القطر الخارجي للكابل، واختيار طول الكابل والمادة المفضلة لنوفر لك حلاً مخصصاً.
س 2: هل يمكن الحصول على عينات مجانية لتقييم واختبار جودة المنتج؟
ج: نعم، يسعدنا تقديم عينة مجانية لعملائنا لتقييم واختبار الجودة العالية للموصلات، مع العلم بأن تكاليف الشحن والنقل تقع على عاتق المشتري.
س 3: ما هي شهادات ومعايير الجودة التي يلتزم بها مصنع الإنتاج؟
ج: تلتزم جميع مراحل الإنتاج بأعلى معايير الجودة والبيئة الحاصلة على شهادات عالمية وعسكرية مرموقة تشمل: ISO9001، و GJB9001، و QPL، و ISO14001.
س 4: ما هي المعايير العسكرية التي يتوافق معها هذا الموصل؟
ج: يفي هذا المنتج بالمعايير العسكرية الصارمة لـ GJB2446A-2011 ويتوافق بشكل كامل مع مواصفات MIL-C-83513 لضمان أعلى مستويات الأداء والموثوقية الكهربائية.

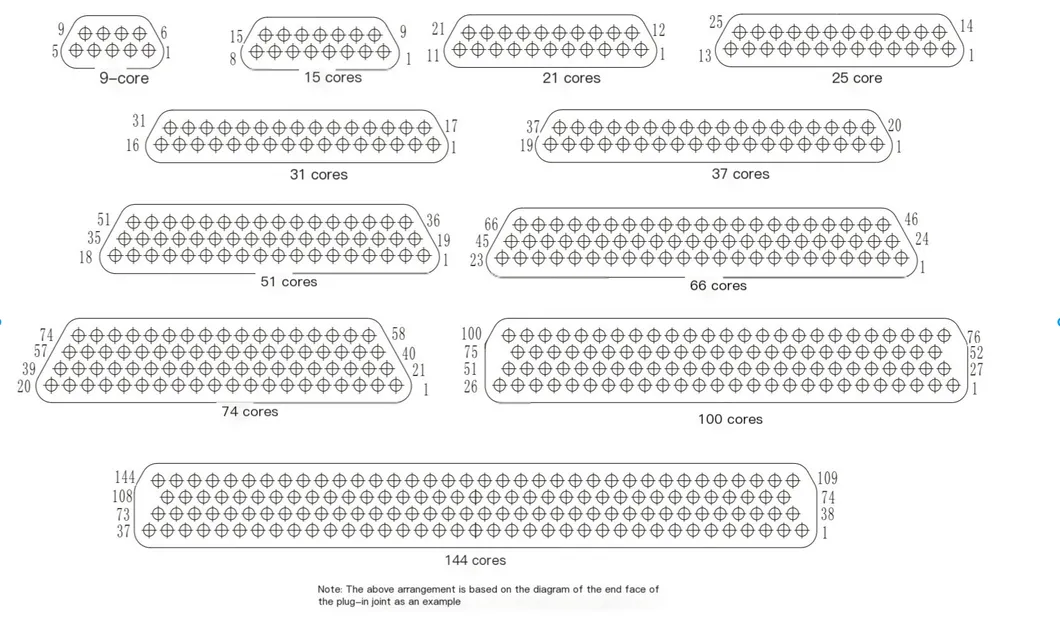

س 5: ما هي خيارات عدد النوى (المراكز) المتوفرة في سلسلة J30J؟
ج: توفر السلسلة نطاقاً واسعاً من المواصفات يلبي كافة الاحتياجات ويتضمن الخيارات التالية: 9، 15، 21، 25، 31، 37، 51، 66، 74، 100، و 144 مركزاً.
س 6: ما هي حدود درجات الحرارة والمقاومة الكهربائية التي يتحملها الموصل؟
ج: يعمل الموصل بكفاءة عالية في درجات حرارة تتراوح بين -55 إلى +125 درجة مئوية، ومقاومة عزل تبلغ ≥ 5000 ميجا أوم مع مقاومة تلامس لا تتعدى 10 ميجا أوم.
