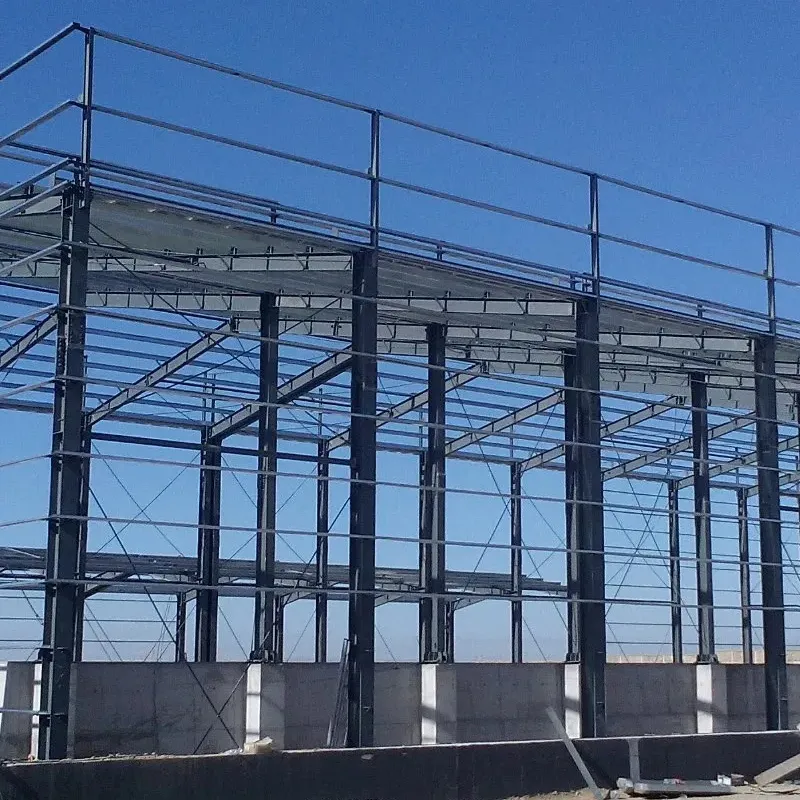

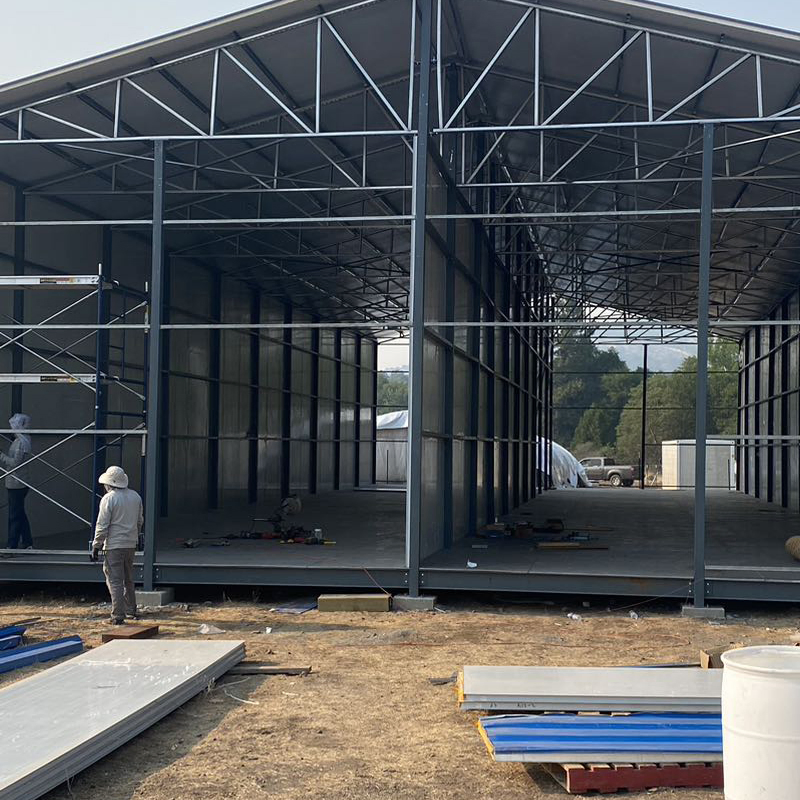

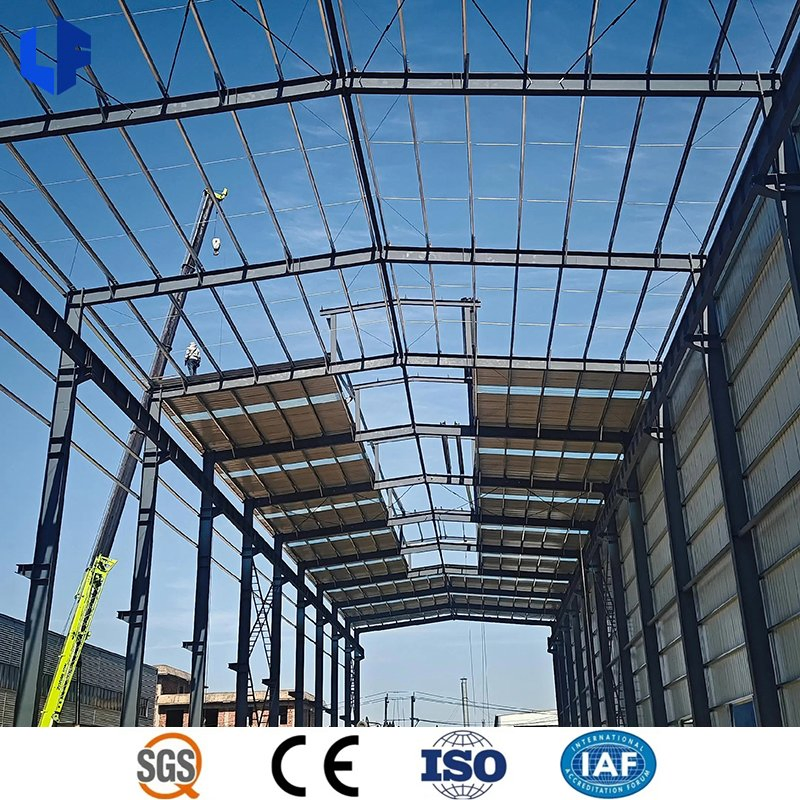

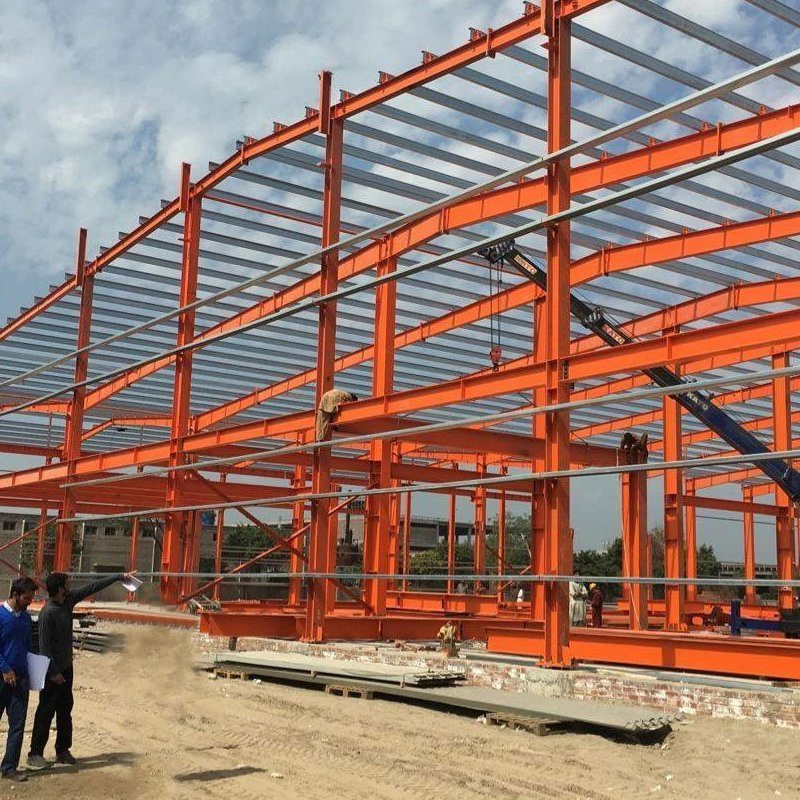

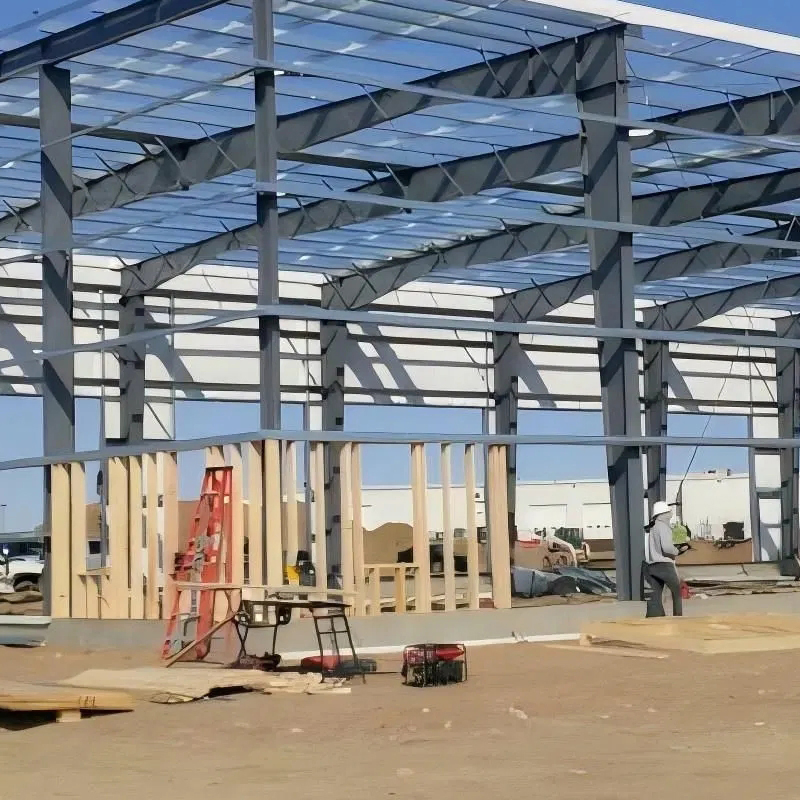

تم تصنيع هياكل الصلب في المستودعات وورش العمل من الفولاذ عالي القوة (مثل Q355B، وS355JR، إلخ)، ويتميز بنسبة عالية من القوة إلى الوزن، وبمساحات كبيرة بعدد أقل من الأعمدة، وبنسبة استخدام عالية للمساحة. يتم تصنيع كل المكونات مسبقًا في المصنع لضمان التجميع السريع في الموقع، الأمر الذي يقلل من وقت الإنشاء بنسبة 30% إلى 50% مقارنة بالهياكل الخرسانية. يشكل الإطار الفولاذي الهيكل العظمي لمحمل الحمل الرئيسي، مما يسمح بدمج أنظمة العزل والإضاءة والتهوية وحماية الحريق، ويدعم التوسعة أو النقل في المستقبل. وهو يستخدم على نطاق واسع في المستودعات الصناعية، ومراكز النقل والإمداد، وورش الإنتاج، ومصانع التصنيع، والتخزين الزراعي. يستفيد المشترون من فعالية التكلفة بسبب كمية الفولاذ المحسنة، والمساحة الداخلية المرنة الخالية من الأعمدة، وفترة الخدمة التي تصل إلى 50 عامًا، والتوافق مع المعايير الدولية مثل ASTM وEN وJIS.

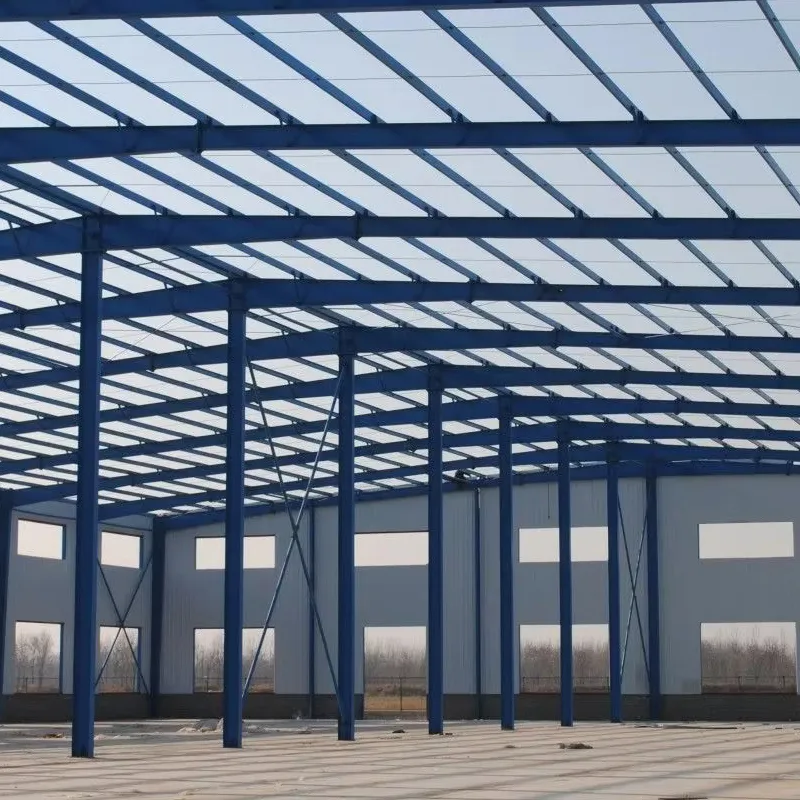

نسبة قوة إلى وزن عالية، مما يسمح بمساحات كبيرة بعدد أعمدة أقل. تضمن المكونات المصنعة مسبقًا في المصنع التجميع السريع في الموقع. مقاومة ممتازة للزلازل والرياح والتآكل.

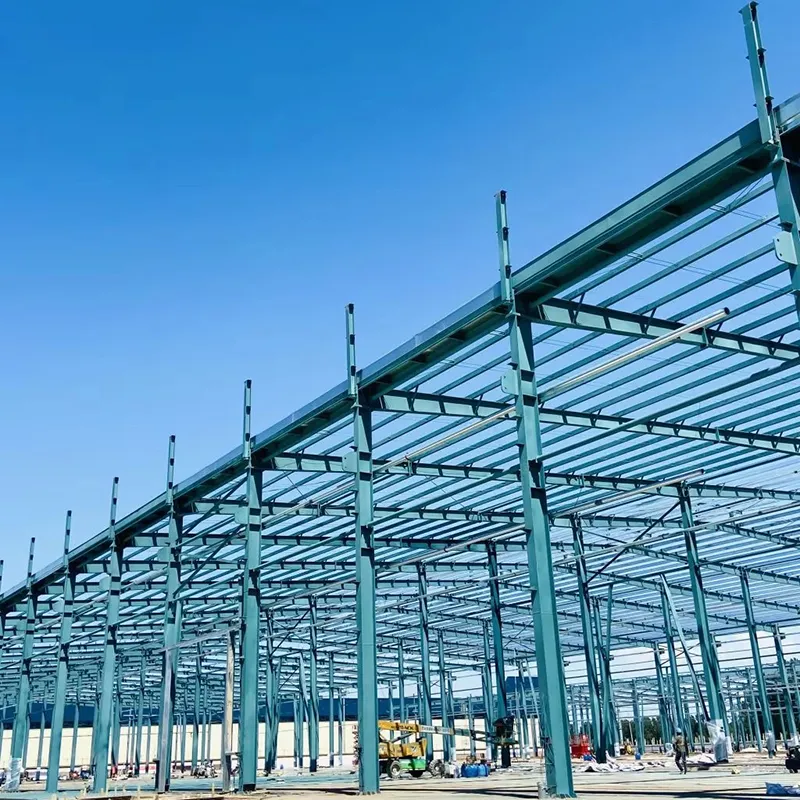

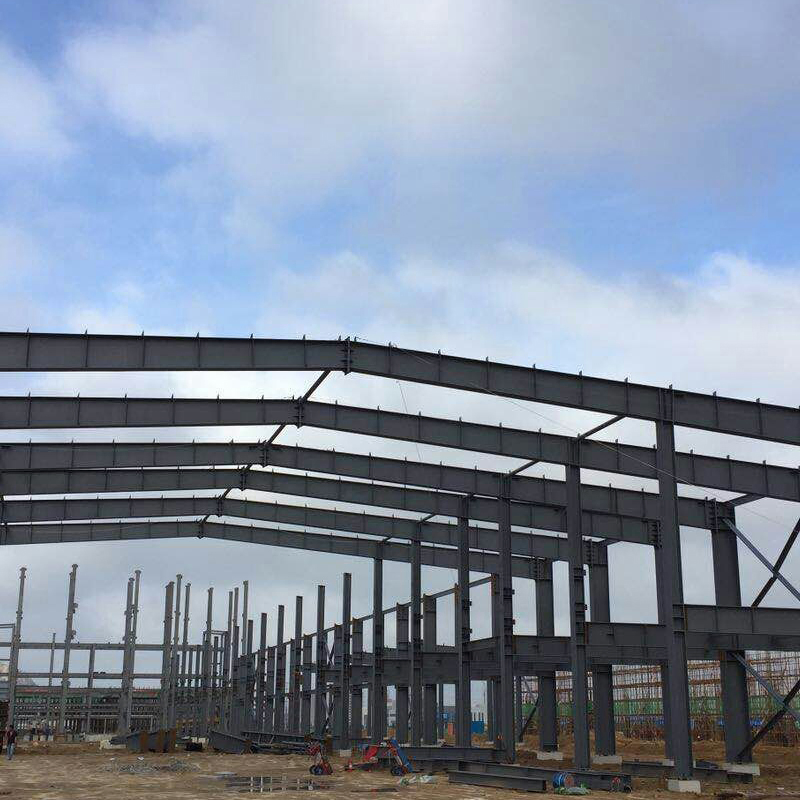

تشكل الهيكل العظمي الرئيسي لتحميل المخازن والورش، وأسقف الدعم، والجدران، وأحمال الرافعة. سهولة دمج أنظمة العزل والإضاءة والتهوية والحماية من الحرائق.

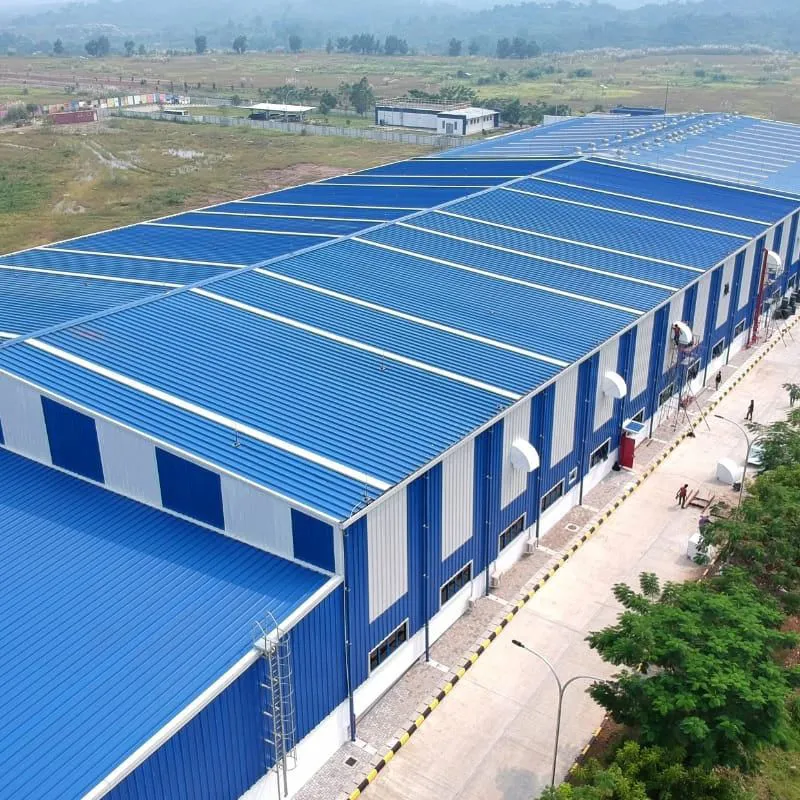

مثالية للمستودعات الصناعية ومراكز اللوجستيات وورش الإنتاج ومصانع التصنيع والتخزين الزراعي ومرافق التخزين المؤقت.

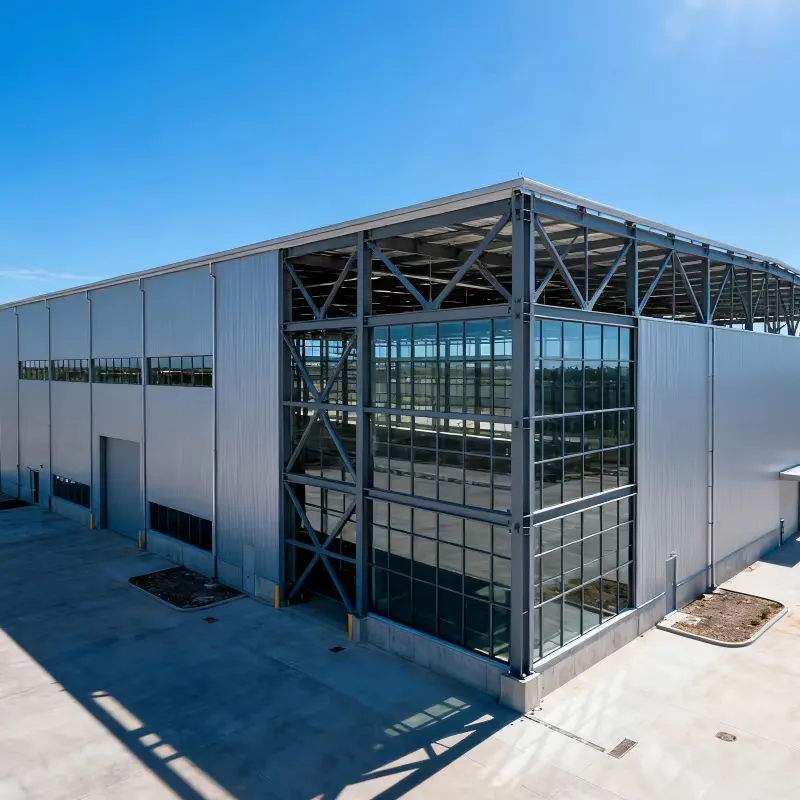

فعالية التكلفة – تقلل كمية الفولاذ المحسنة من التكاليف الأساسية والكلية. التشييد السريع - أقصر بنسبة 30% إلى 50% من الهياكل الخرسانية. مساحة مرنة – عدد قليل من الأعمدة الداخلية أو لا يوجد بها أي أعمدة لتسهيل تخطيط المعدات وتخزينها. الصيانة المنخفضة – يضمن الطلاء الخارجي المجلفن أو المطلى فترة خدمة طويلة (تصل إلى 50 سنة). آمن وموثوق به – متوافق مع المعايير الدولية (ASTM، EN، JIS، GB).
| نوع القسم | نطاق الارتفاع/العرض العام (مم) | نطاق سُمك الشفة/الويب (مم) | نطاق الطول (م) |
|---|---|---|---|
| الضوء العالي الملحوم | 100-1200 | 6-40 | 6-18 |
| الضوء العالي المدلفن الساخن | 100-900 | 5-35 | 6-18 |
| C/Z بورلين | 80-300 | 1.5-3.0 | 4-12 |
| أنبوب مربع/مستطيل | 20×20 – 500×500 | 1.5-16 | 4-12 |
| أنبوب فولاذي دائري | أقطار العالم 2-3-6 | 2.0-20 | 4-12 |
| شريط الزاوية | 20×3 – 200×24 | 3-24 | 6-12 |
| المكون | درجة المواد | نطاق المواصفات | ملاحظات |
|---|---|---|---|
| الإطار الرئيسي (العمود والشعاع) | Q235B، Q355B، S235JR، S355JR، A36 | المقطع الأفقي: 150×150 – 1000×500 مم سُمك الويب: 6-40 مم سُمك الشفة: 8-60 مم |
ملحومة أو ملفوفة بالحرارة وقابلة للتخصيص |
| سقف بورلين | Q235B، Q355B، S235JR | القسم C أو Z: ارتفاع 80-300 مم السمك: 1.5-3.0 مم |
مغلفن أو مطلى مسبقًا |
| وول بورلين | Q235B، Q355B، S235JR | القسم ج: ارتفاع 80-250 مم السمك: 1.5-3.0 مم |
مغلفن أو مطلى مسبقًا |
| الأربطة (Cross (عرضي)، Horizontal (أفقي)، بدادة BAR) | Q235B، Q355B | القضيب الدائري: القفم 12-30 مم شريط الزاوية: L50×5 – L100×10 |
تتوفر الطبقة النهائية المجلفنة |
| لوحة قاعدة العمود | Q235B، Q355B | السمك: 12-40 مم الحجم: 200×200 – 600×600 مم |
ثقوب التثبيت سابقة الثقب |
| مسمار عالي القوة | 10.9 S / 8.8 S (GB/T 1231) | M16 – M30 | مع الصامولة والفلكة، مجلفنة أو عادية |
| مسمار عادي | 4.8 / 5.6 درجة | M12 – M24 | مجلفن أو عادي |
| لوحة السقف | PPGI، ورقة فولاذية ملونة | السمك: 0.4-0.8 مم العرض الفعال: 820/840/900/1020 مم |
لوح فردي أو لوحة شطائر (EPS/PU/Rockwool) |
| لوحة الحائط | PPGI، ورقة فولاذية ملونة | السمك: 0.4-0.6 مم العرض الفعال: 820/900/950 مم |
لوح فردي أو لوحة شطائر |
| Purlin Clamp / Connection Plate | Q235B | أحجام مخصصة | مغلفن أو مطلى |
| مسمار الأساس (مسمار التثبيت) | Q235B، Q355B | M16 – M48، الطول 500-2000 مم | مع الصامولة والفلكة، المجلفنة |
| منصة من الفولاذ / لوح الأرضية | Q235B، Q355B | السمك: 0.8-1.5 مم النمط: 51-200 مم الارتفاع |
لطابق الميزانين |
