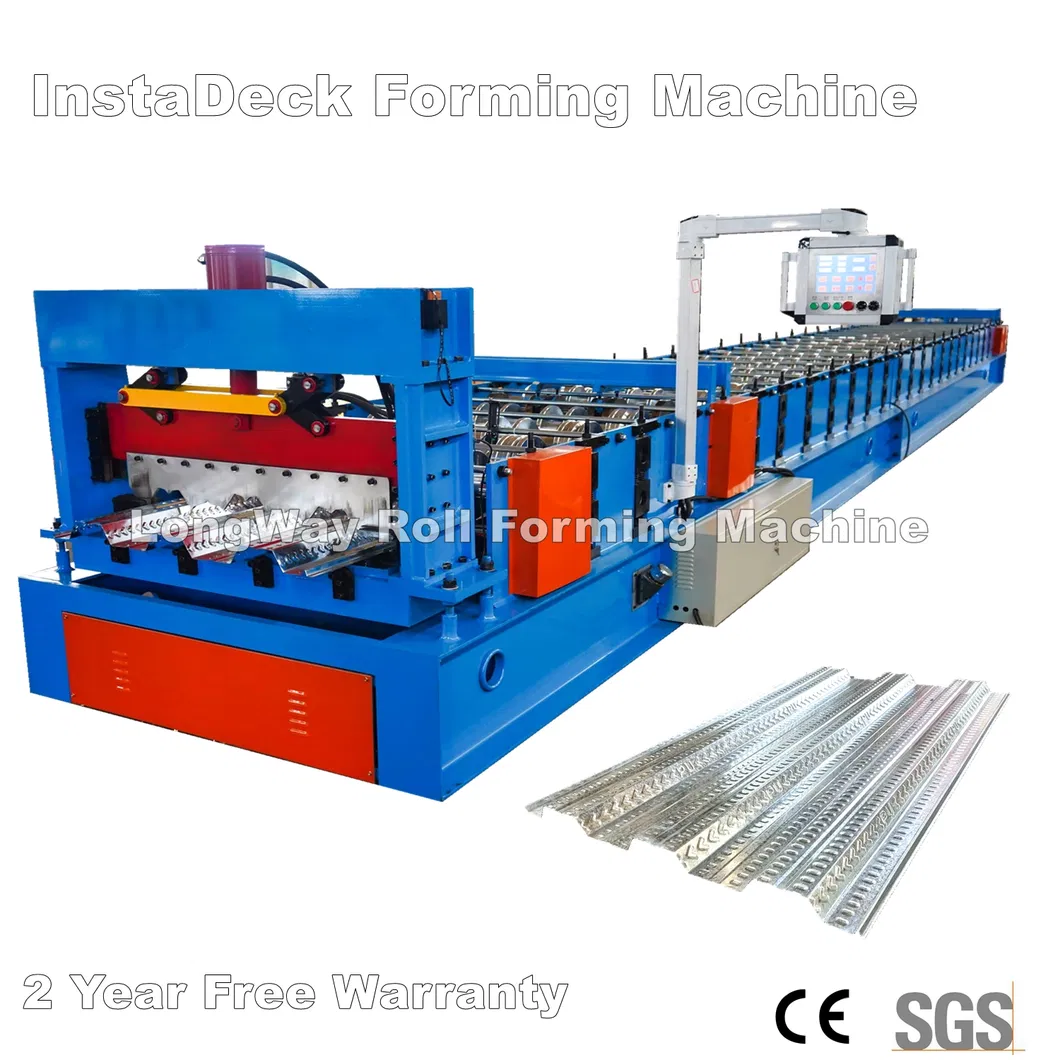

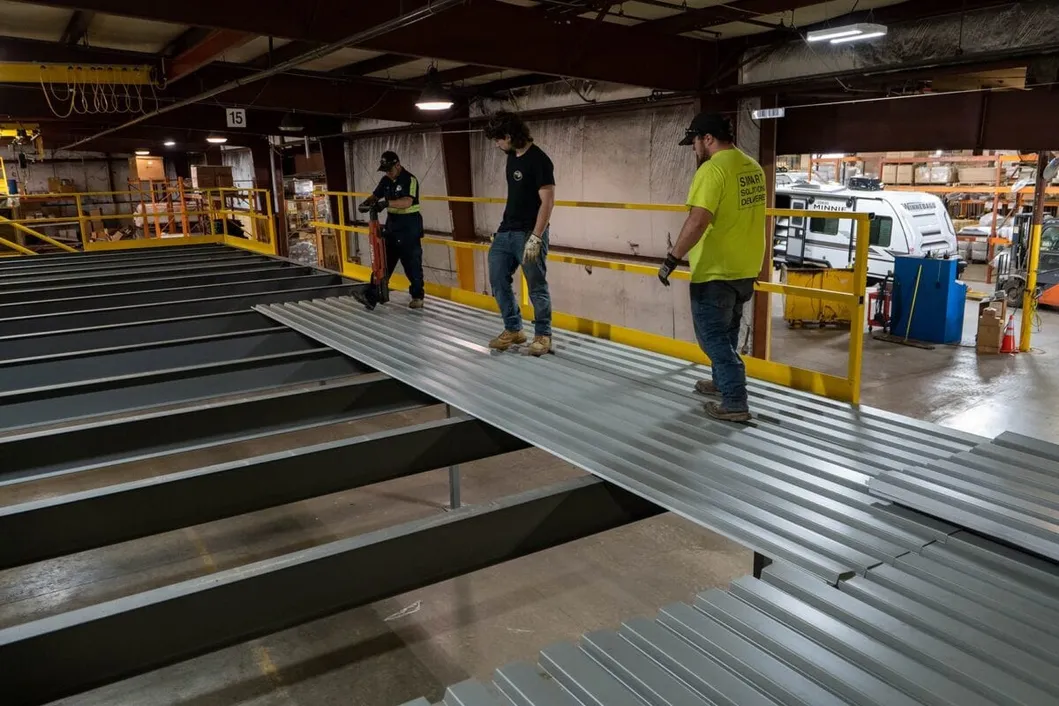

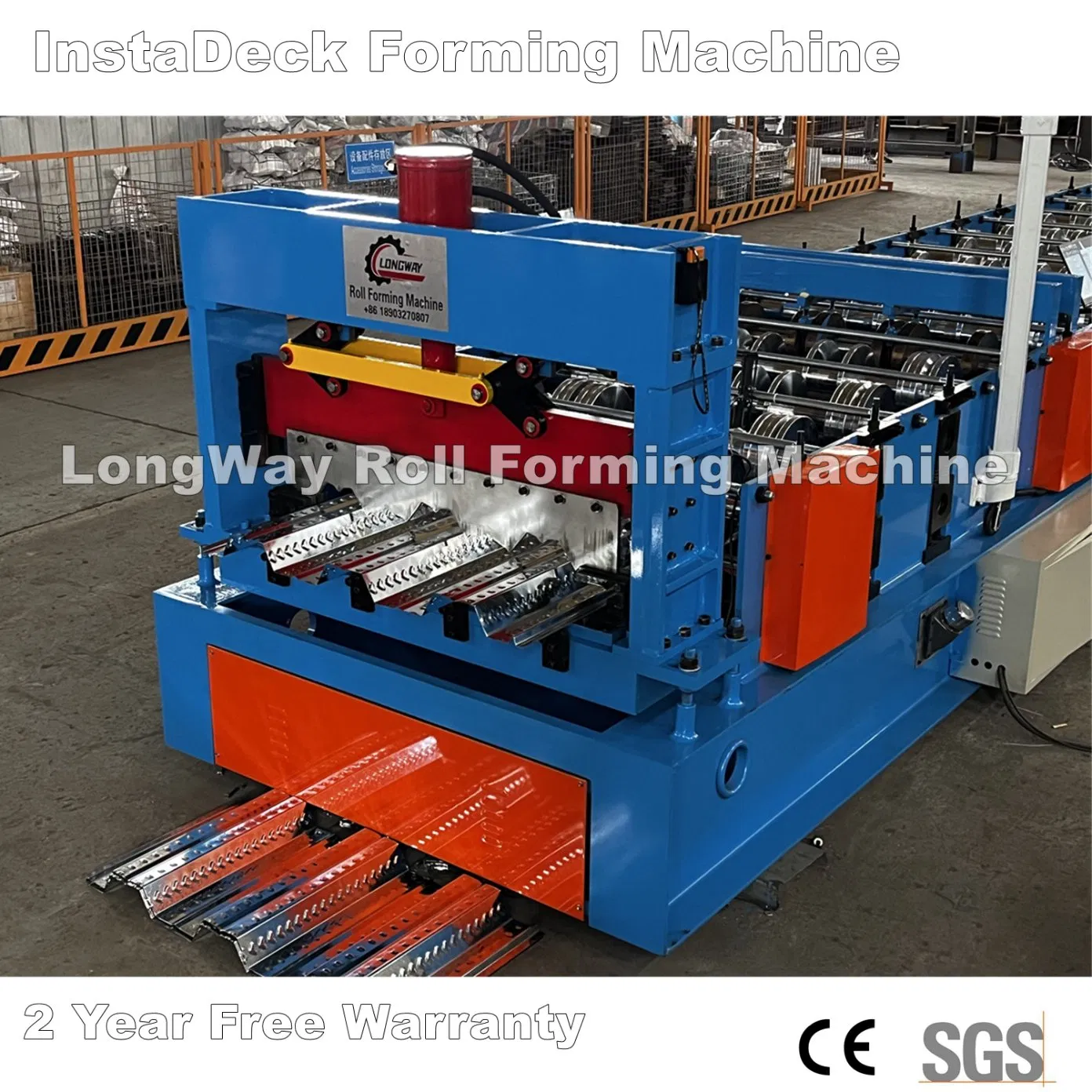

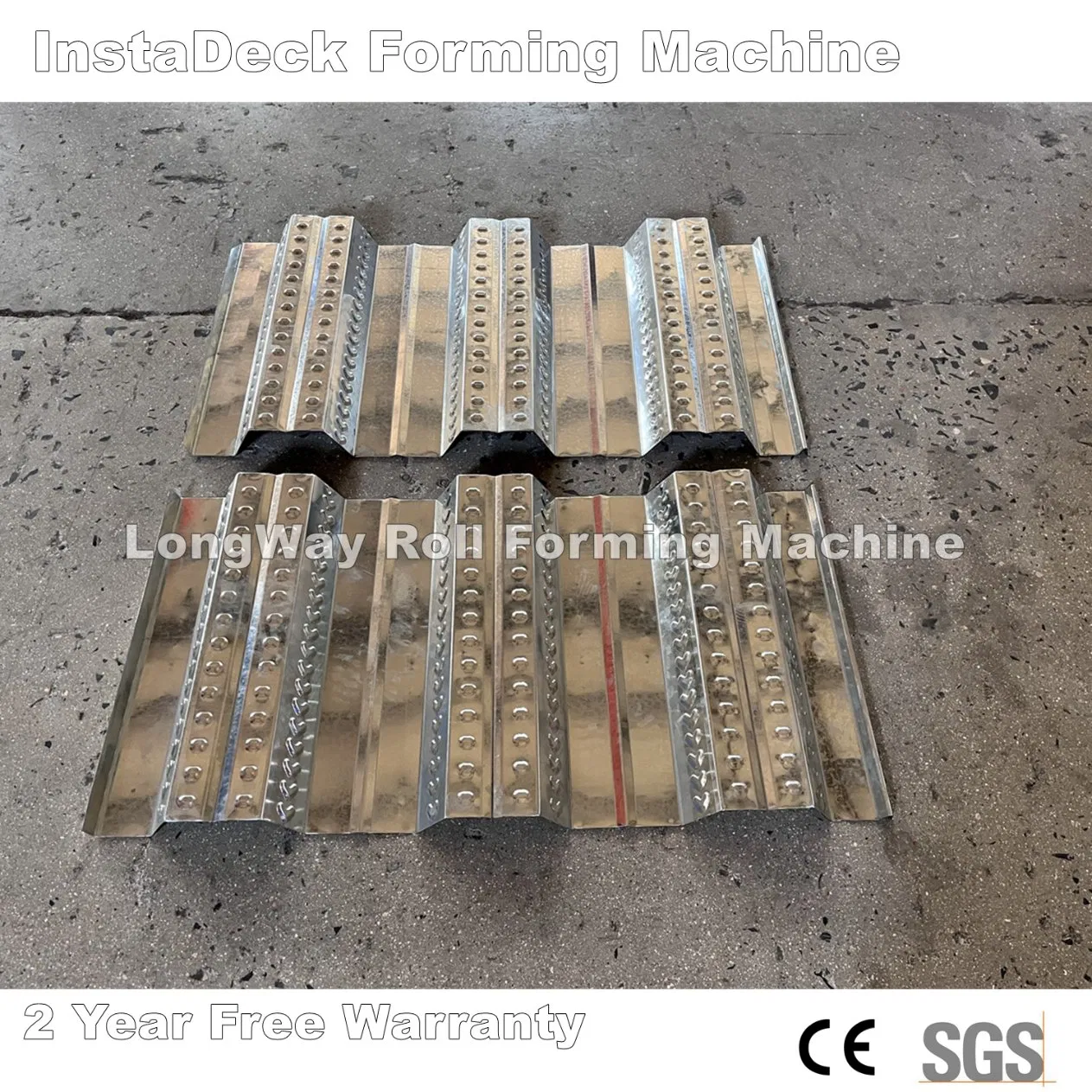

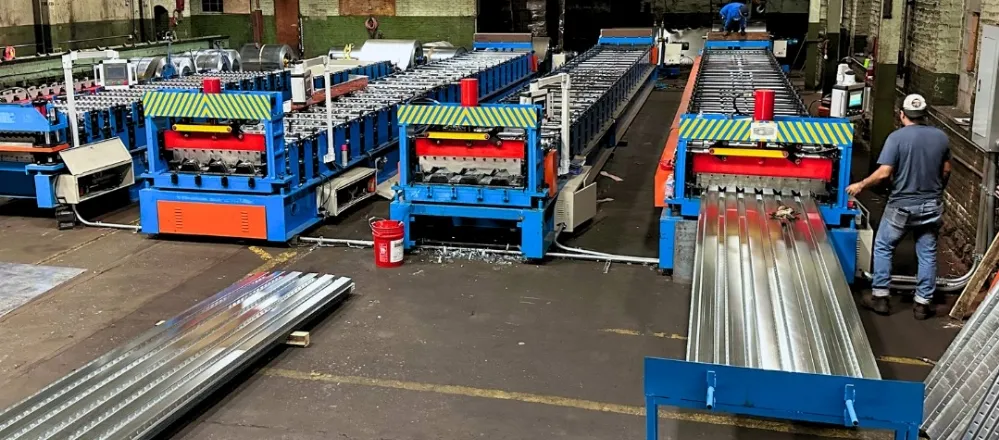

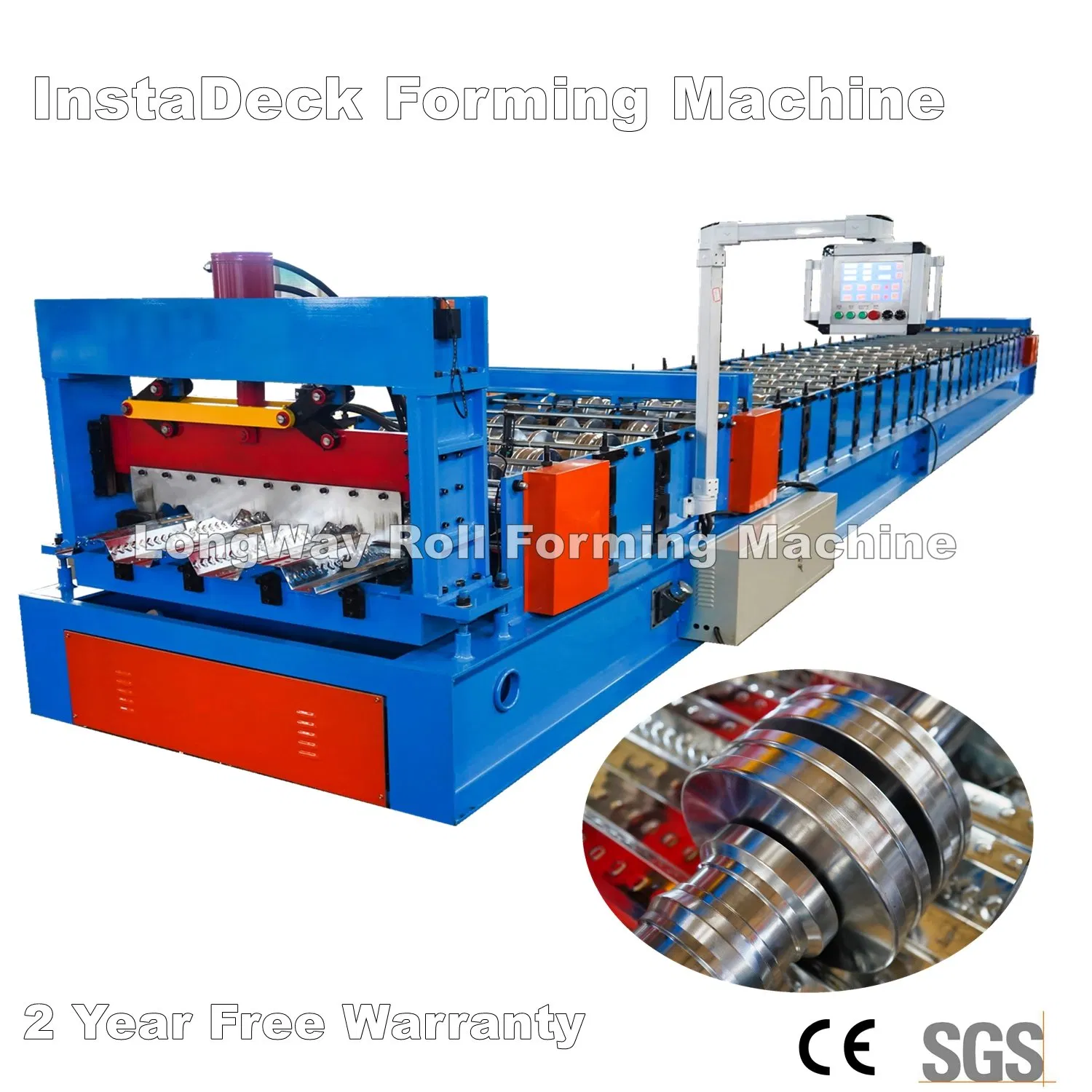

إن ماكينة تشكيل الإسطوانات الآلية الفولاذية 950 المركبة الأرضية المركبة من المنصة الباردة هي أحدث المعدات المصممة لإنتاج ألواح الأرضية المركبة، والتي تستخدم عادة في البناء للأرضيات والأسقف والتطبيقات الهيكلية. تعالج هذه الماكينة الملفات الفولاذية بمنتهى الكفاءة إلى أنماط سطح مركبة عالية الجودة ومتينة بأبعاد دقيقة، الأمر الذي يجعلها أساسية لمشاريع المباني الحديثة.

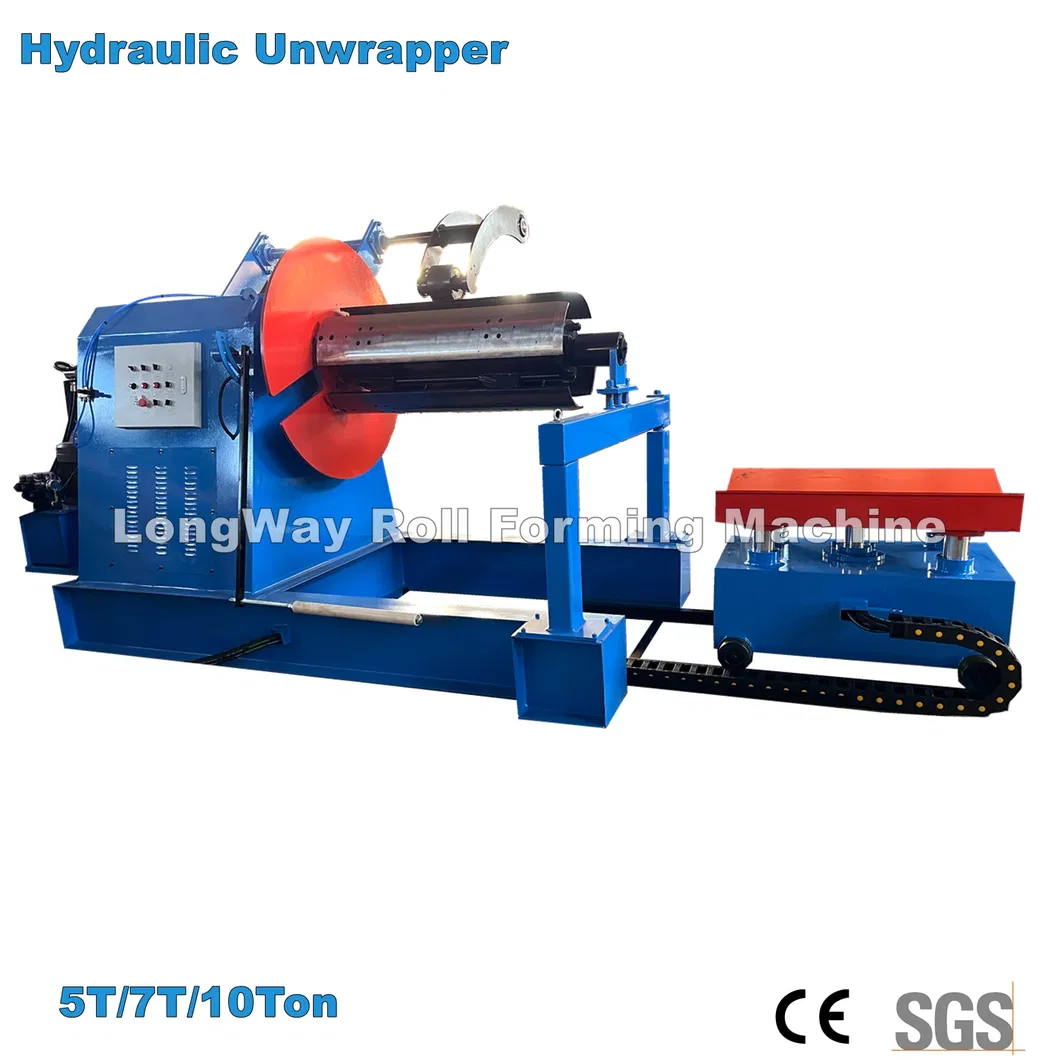

أقصى عرض للرضاعة: 1500 مم، نطاق معرّف الملف 460-520مم.
السعة: 10 أطنان.
نوع هيدروليكي متاح كخيار إضافي.

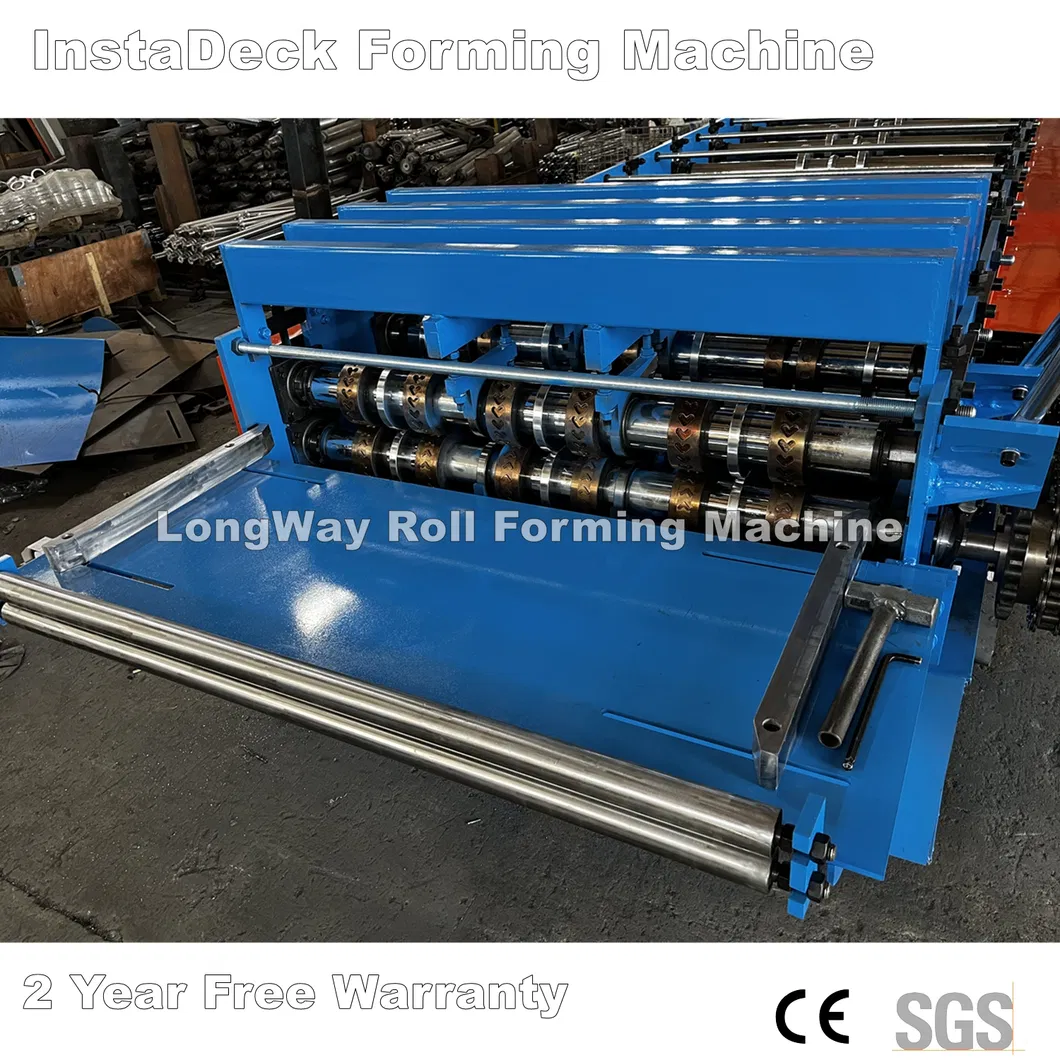

يعمل جهاز التوجيه عند المدخل الرئيسي للماكينة على توجيه المواد الخام بدقة لضمان محاذاة اللفائف بشكل مستقيم وصحيح أثناء عملية التشكيل. يمكن ضبط موضع التوجيه وعرض دليل التغذية بشكل مستقل وسهل عبر نظام البرغي اليدوي.

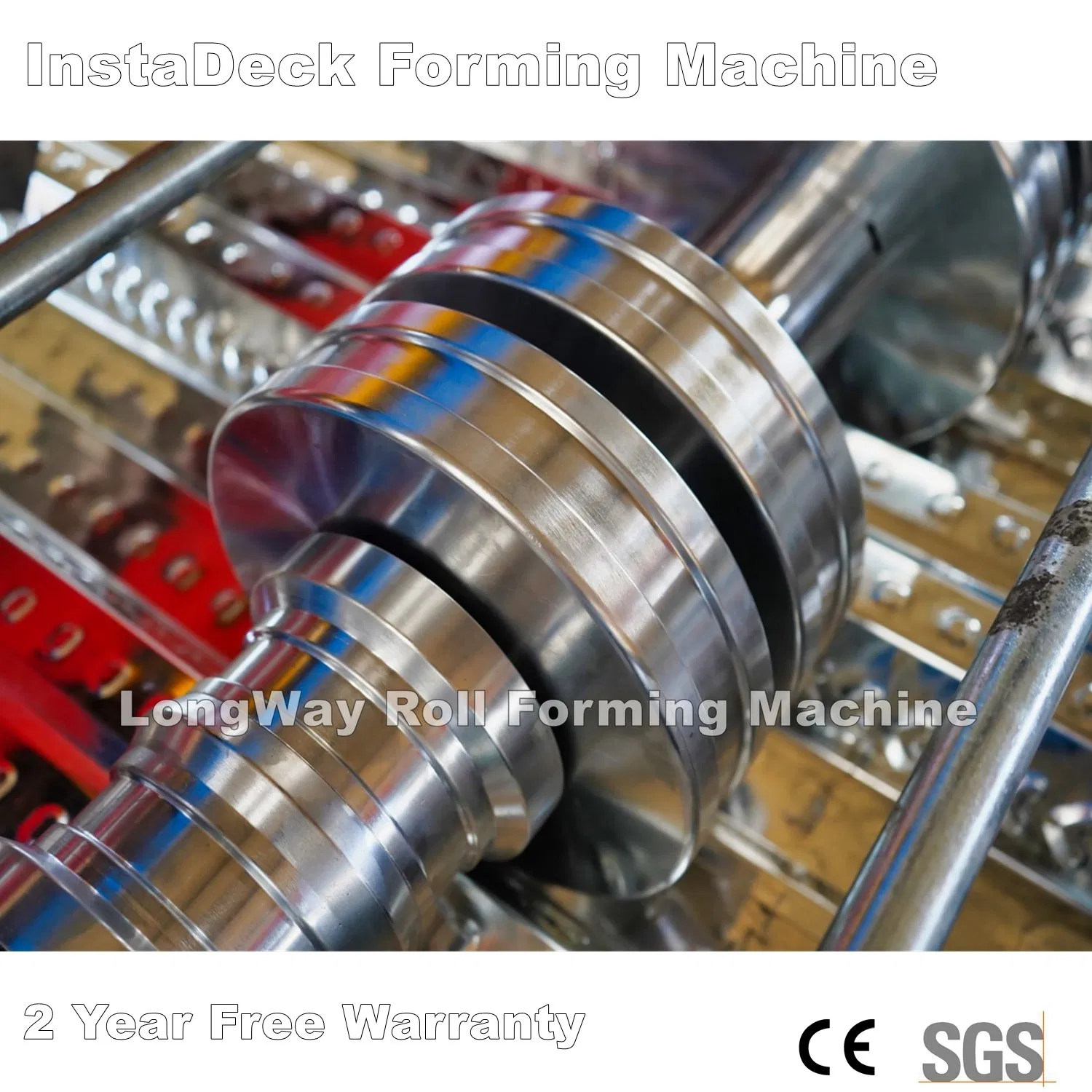

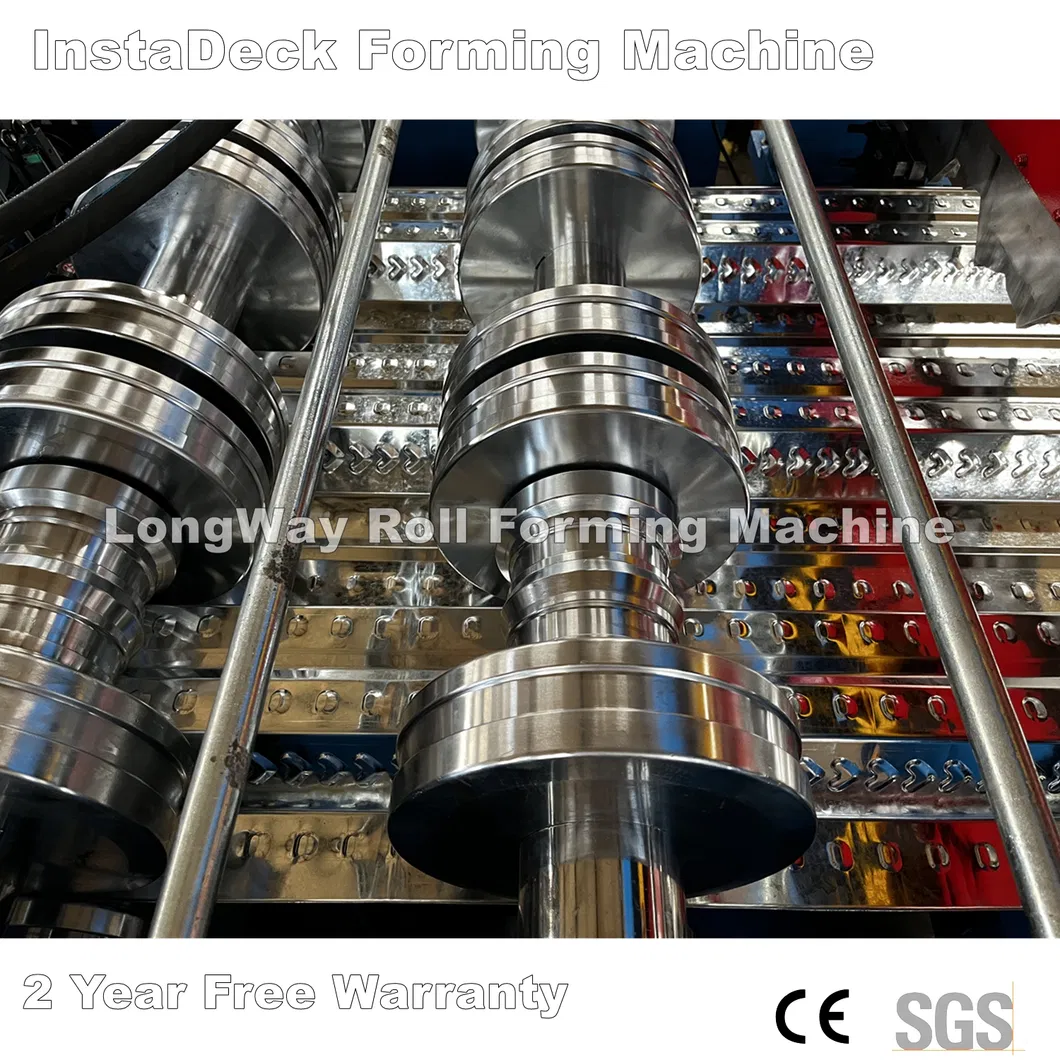

قالب التشكيل: مصنوع من فولاذ 45# الفاخر المعالج حرارياً بالشفط الهوائي لدرجة صلابة تصل إلى HRC60-62.
مواد الأعمدة: فولاذ 45#، مطلي بالكروم الصلب بسمك 0.04 مم مع معالجة مرآة السطح لزيادة مقاومة الصدأ وإطالة العمر الافتراضي.
نظام المحرك: محرك رئيسي بقدرة 15 كيلو واط × 2 مع تحكم في سرعة التردد عبر 28 مرحلة تشكيل.

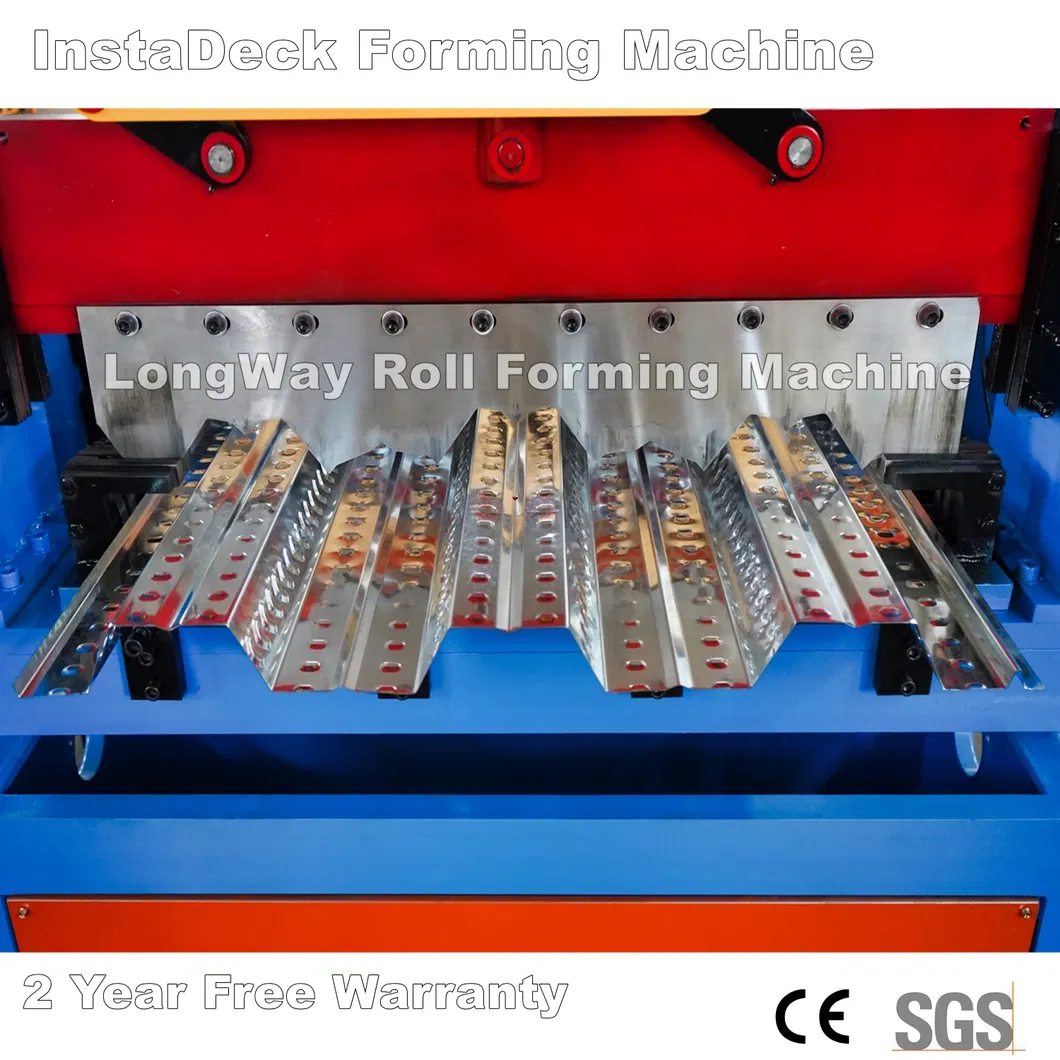

نوع أداة القطع: نظام قطع ولكم بدون توقف فائق الكفاءة.
طول التفاوت المسموح: ±1.0 مم (لكل 3 متر).
محرك القاطع: نظام هيدروليكي قوي بقدرة 7.5 كيلوواط.

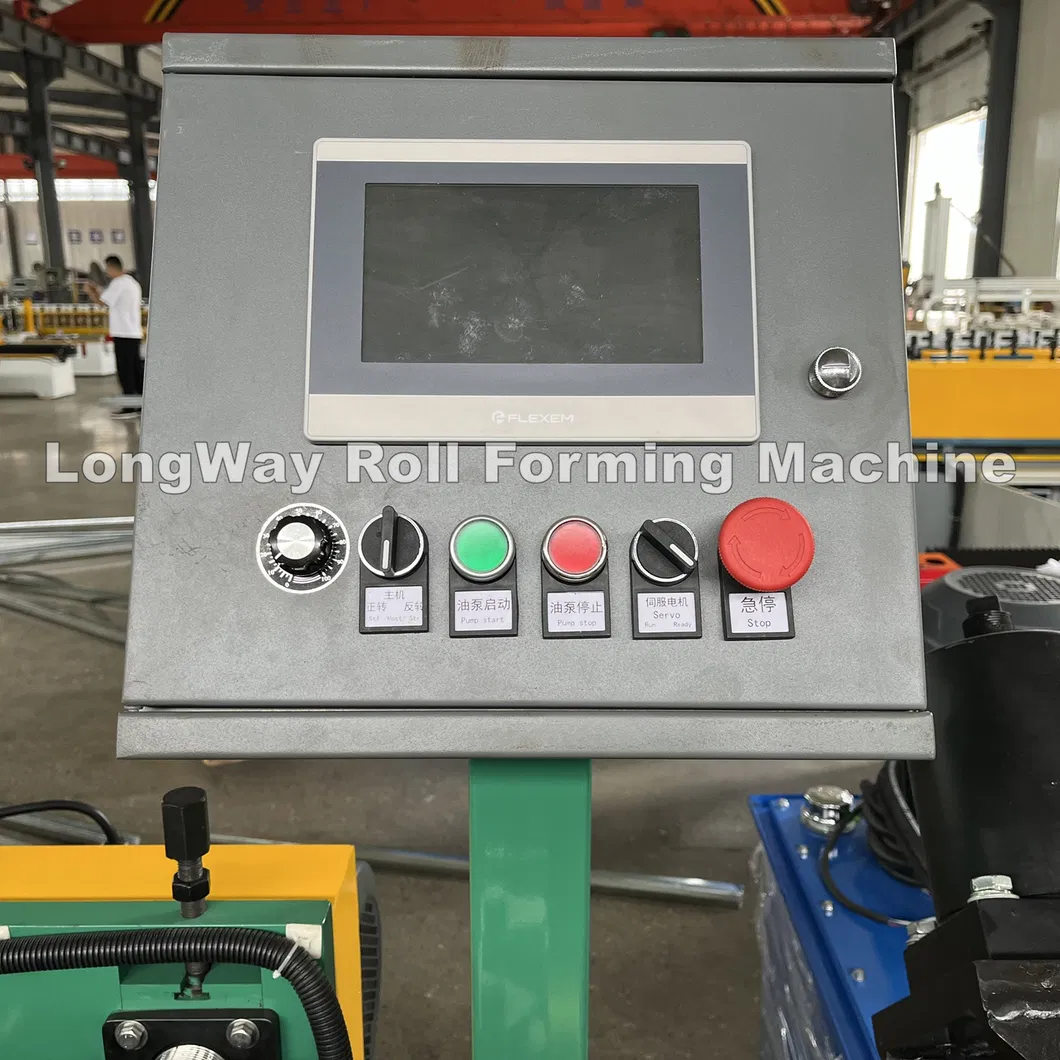

تحكم كامل في الكمية وطول القطع تلقائيًا. كل ما تحتاجه هو إدخال بيانات الإنتاج كـ (طول القطع، الدفعة المطلوبة، والكمية) على شاشة اللمس الذكية لتنتهي عملية الإنتاج بالكامل وبشكل أوتوماتيكي.

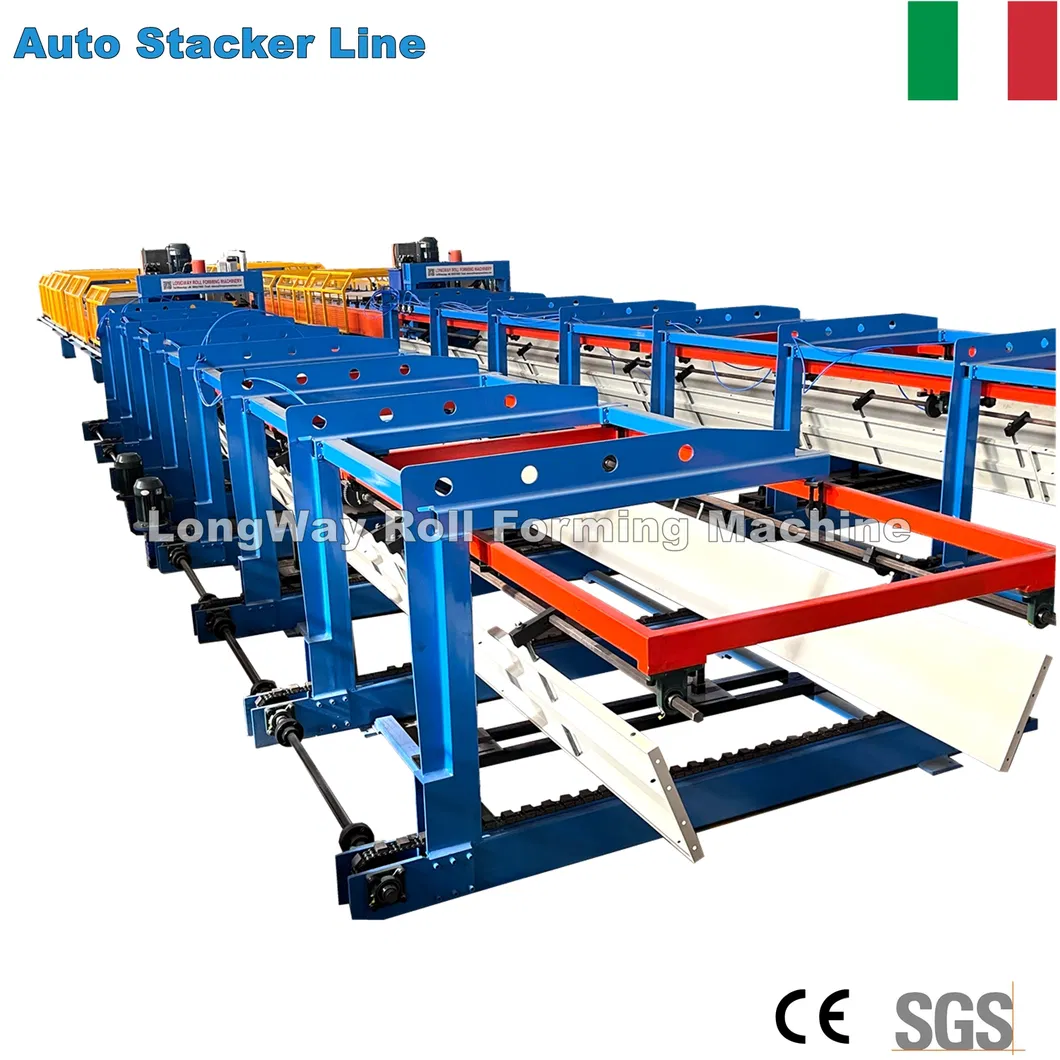

الوظيفة الأساسية: يعمل على استلام وتنظيم القنوات واللوحات المعدنية المنتهية تلقائياً دون تداخل، لتسهيل عمليات التعبئة والشحن اللاحقة.
| المعلمة والخاصية الهيكلية | تفاصيل المواصفات | |
|---|---|---|
| المواد الخام | نوع الملف | GI AL |
| العرض | مطابق لتصميم ملف التعريف المعتمد | |
| نطاق السمك | 0.8 - 1.5 مم | |
| متطلبات الطاقة | الجهد الكهربائي | 380 فولت / 3 فاز / 50 هرتز (يمكن تخصيصه) |
| طاقة الموتور الرئيسي | 30 كيلو واط | |
| قوة القاطع الهيدروليكي | 7.5 كيلو واط | |
| سرعة التشكيل والإنتاج | 8 - 15 متر / دقيقة | |
| هيكل إطار الماكينة | هيكل شعاع أفقي 400 مم | |
| سُمك الهيكل المعدني | فولاذ الصب المتين | |
| تصميم عمود التشكيل | عمود صلب قطر 90 مم مع معالجة حرارية مكثفة | |
| مادة البكرات (البكرة) | Gcr15 فائقة الصلابة والتحمل | |
| محطات تشكيل اللفات | 28 صفاً من محطات التشكيل الدقيقة | |

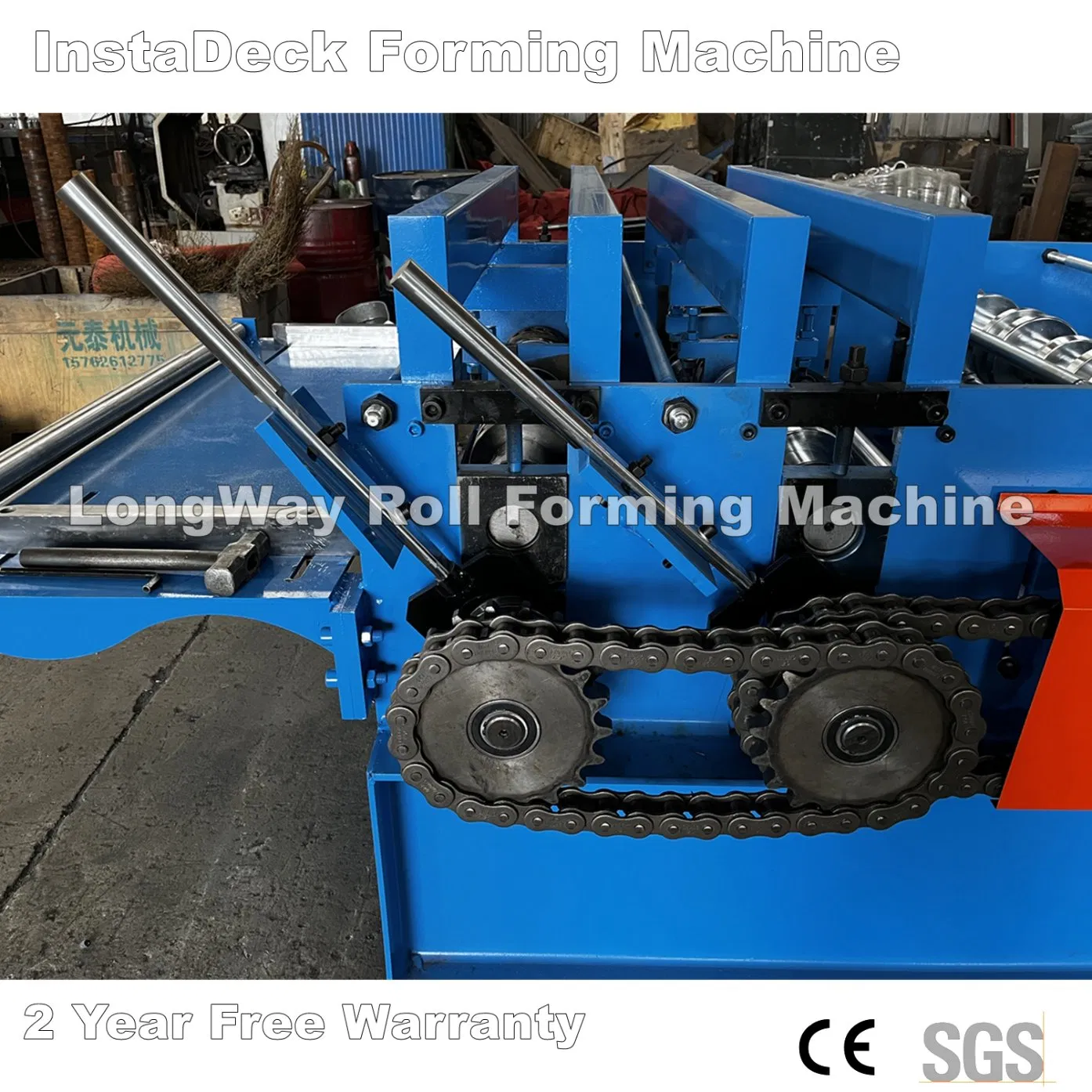

| طريق ناقل الحركة | سلسلة (Chain) شديدة التحمل | |
| نوع نظام القطع | نوع العمود الهيدروليكي الدقيق | |
| نظام التحكم الذكي | دلتا محول PLC ومغير التردد دلتا العاكس | |
| نوع الشاشة | شاشة لمس ملونة تفاعلية بالكامل | |

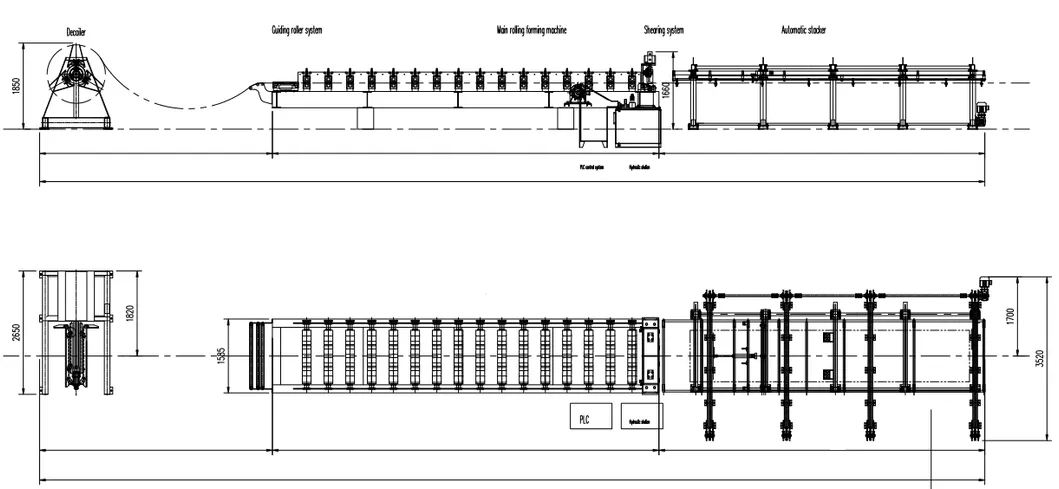

| الأبعاد الكلية (تقريبًا) | 13.5 × 1.5 × 1.2 متر | |
| الوزن الإجمالي (تقريبًا) | 12.6 طن | |
