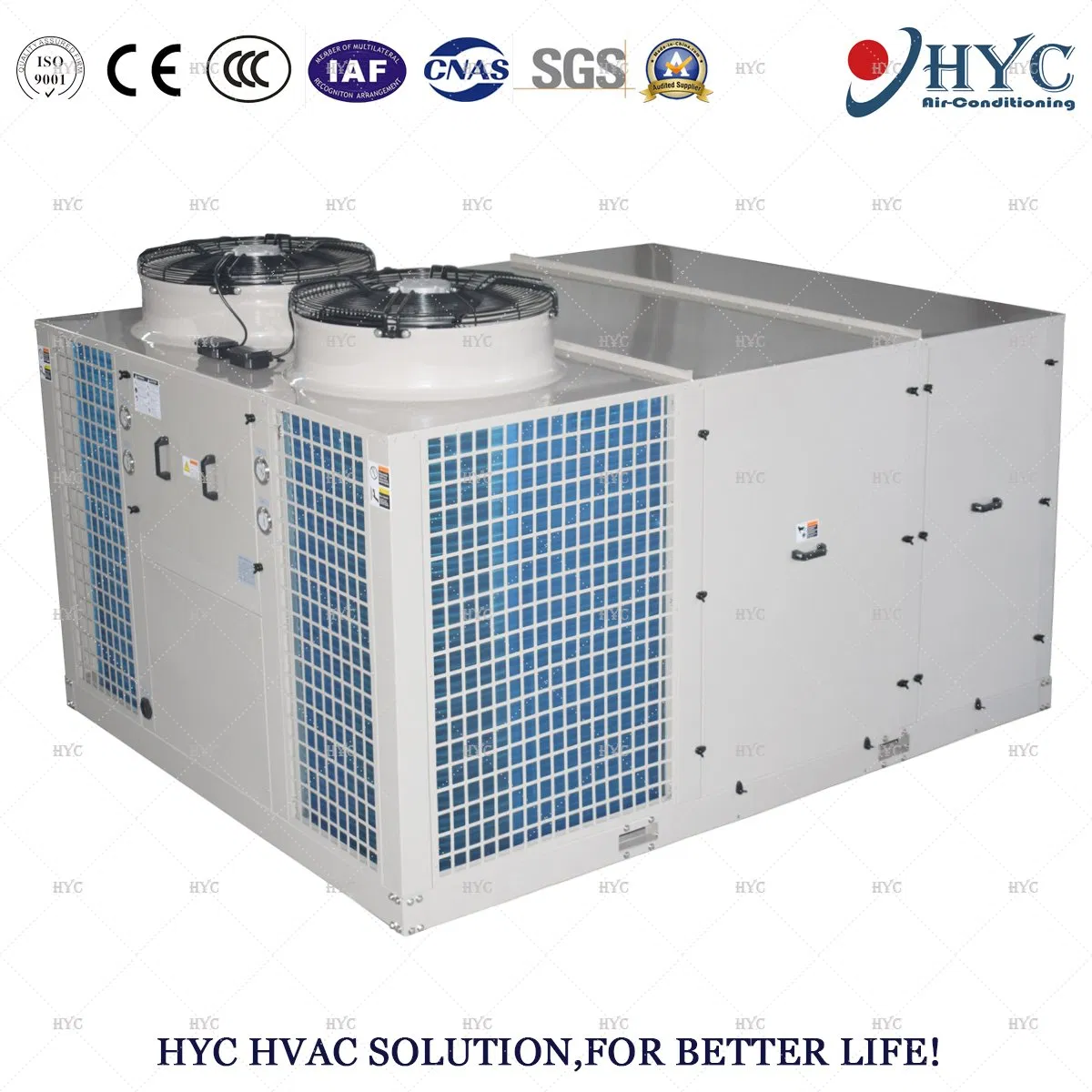

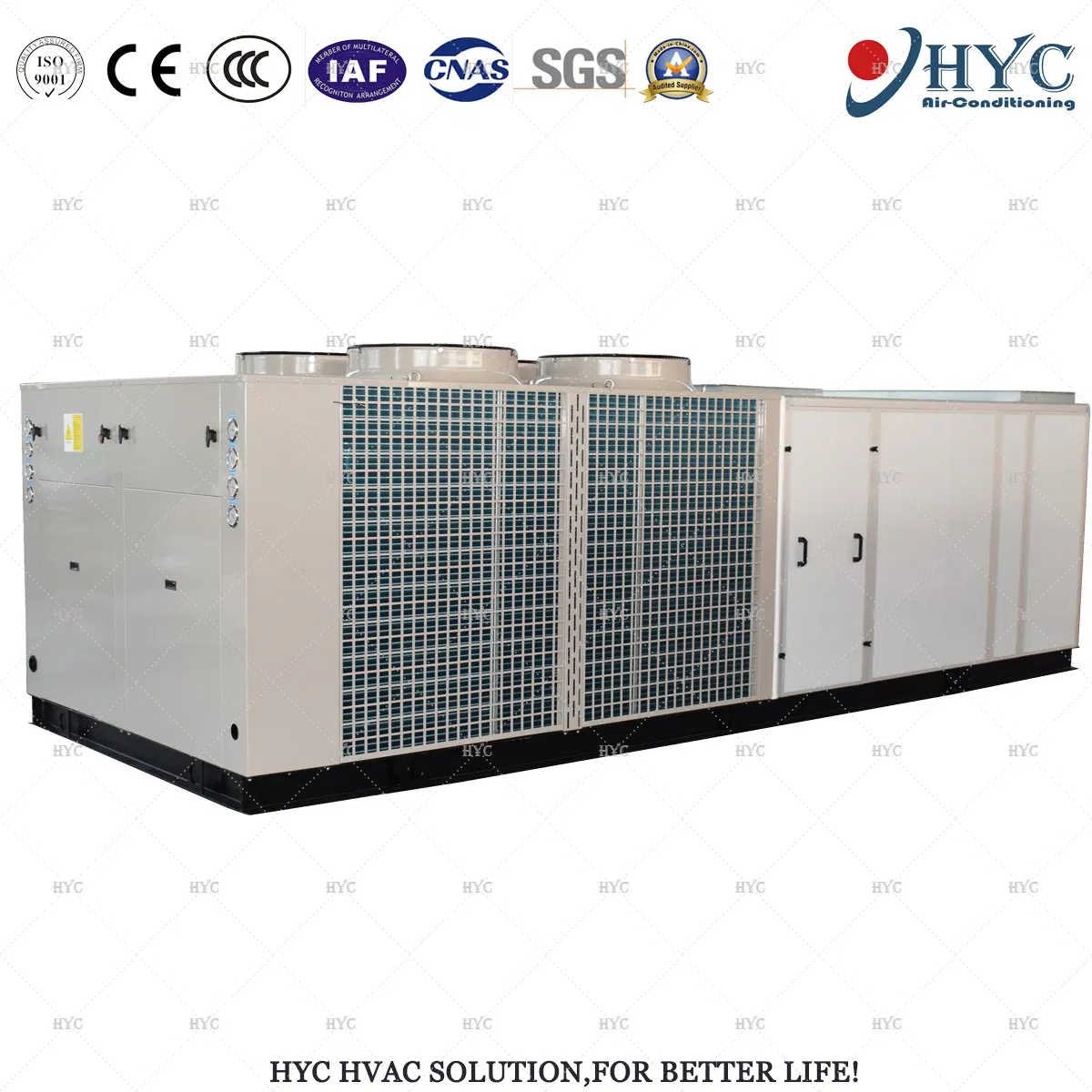

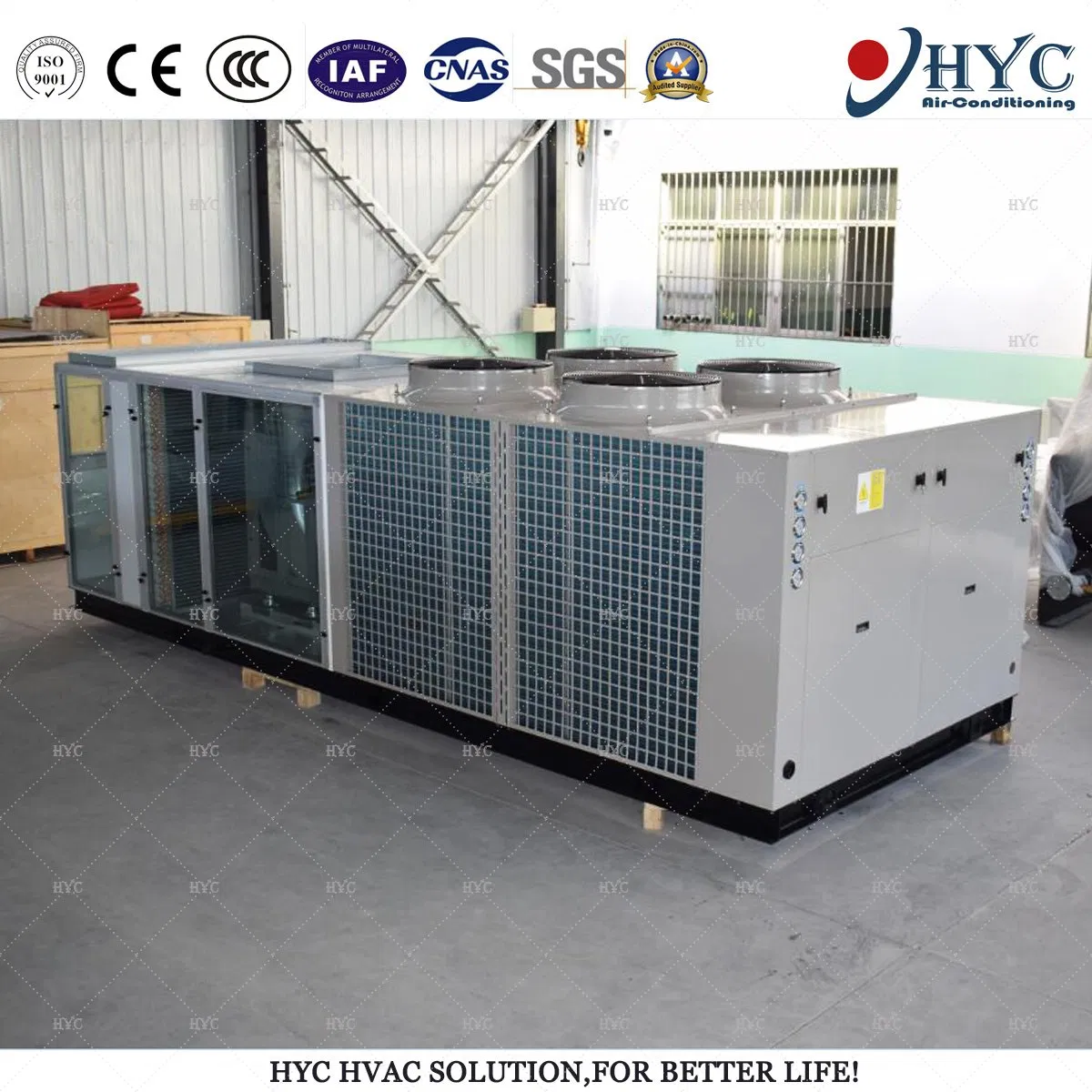

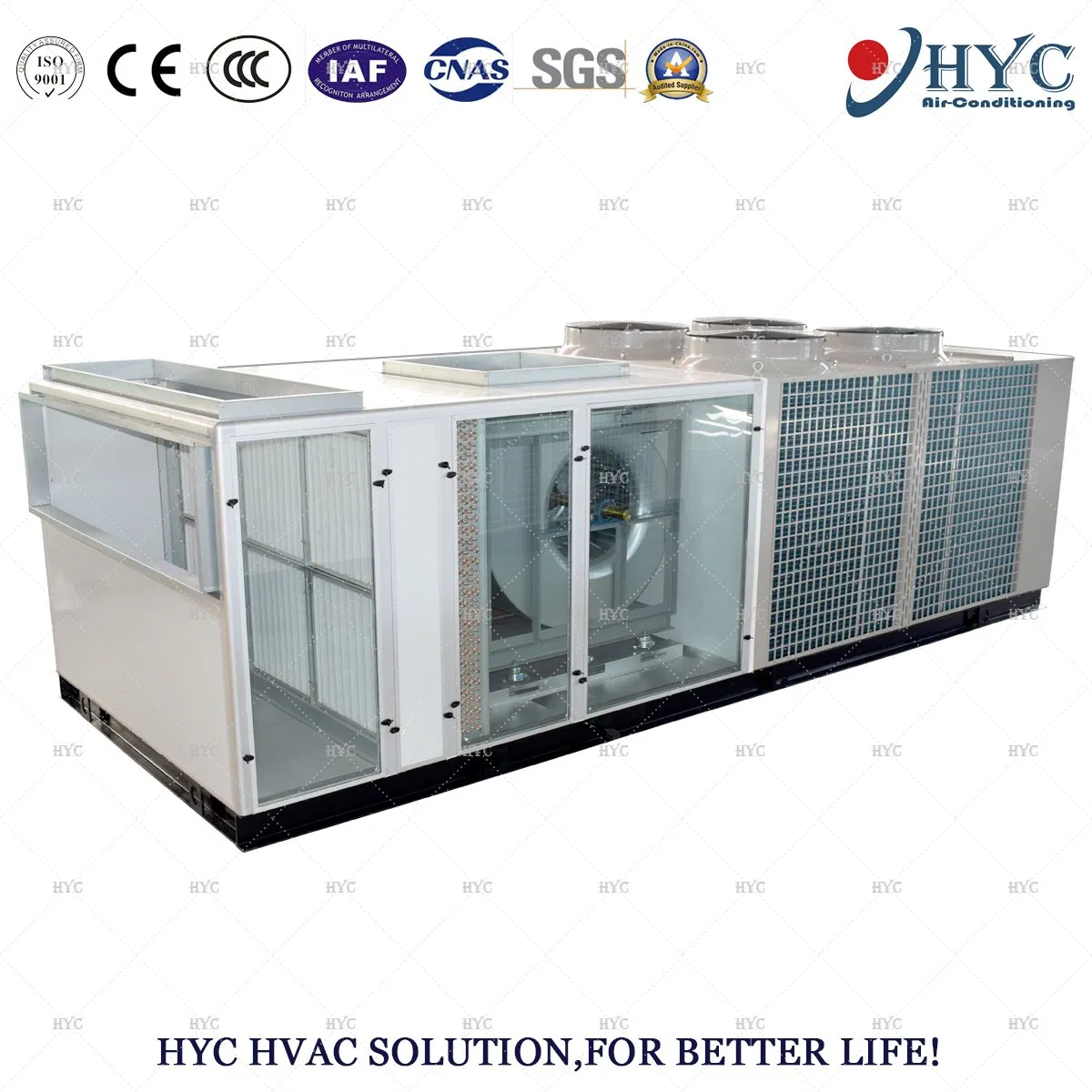

يتميز سطح الباقة بتصميم متكامل. يتم تزويده كحزمة كاملة جاهزة للتشغيل، دون أي عناصر تحكم إضافية أو عناصر أخرى يجب تثبيتها. تحتوي الوحدات على نقطة دخول واحدة لنقطة تزويد الطاقة مع توصيلات بسيطة.

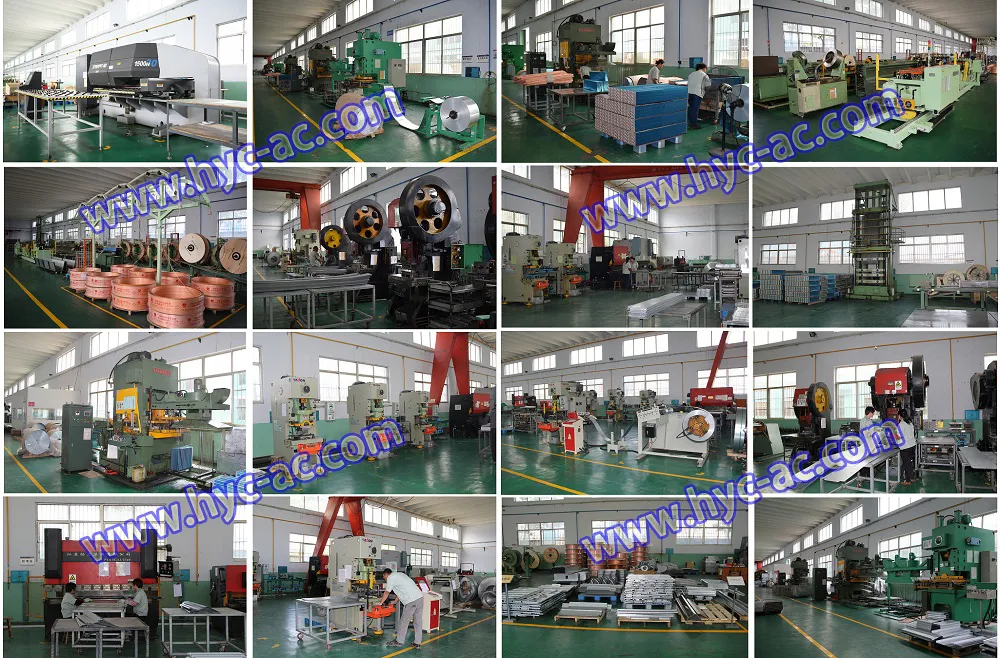

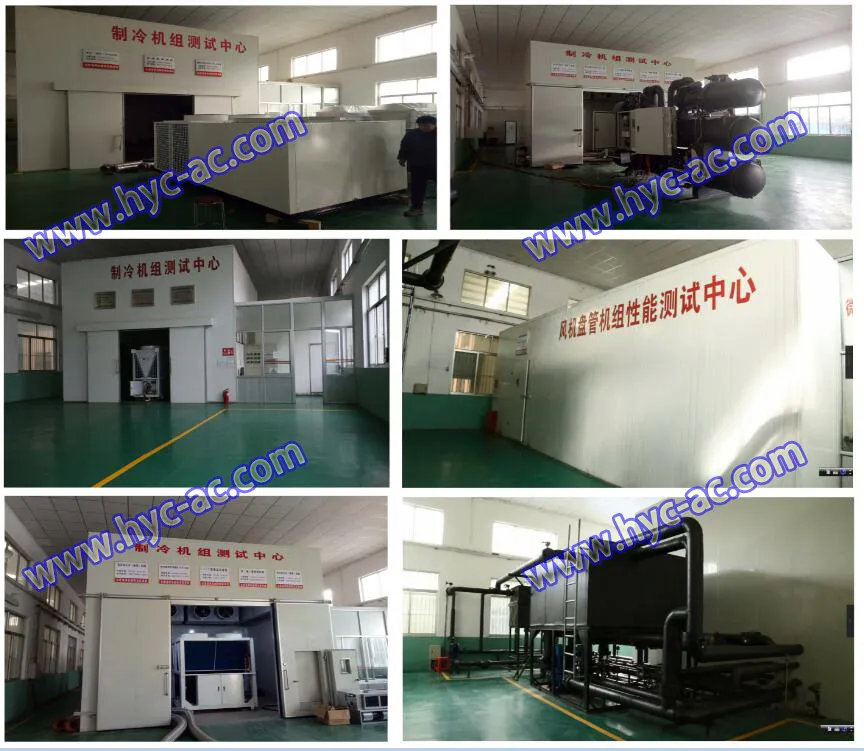

يتم ضمان بدء التشغيل السريع بمجرد اكتمال التركيب، حيث يتم تصنيع كل وحدة على السطح في منشأة مدرجة في قائمة ISO9001:2000 لضمان الجودة. يتم اختبار جميع الوحدات في المصنع لتوفير بدء تشغيل موثوق به.
تستخدم جميع الوحدات على السطح من السلسلة ضاغط تمرير عالي الفعالية وقطع تبريد ذات علامات تجارية عالية الجودة، مما يضمن أداء الوحدات الموثوق به.
| الطراز | 003 | 004 | 005 | 006 | 007 | 008 | 010 | 012 | ||
| سعة التبريد الاسمية | كيلووات | 10.1 | 14.2 | 17.4 | 20.2 | 24.4 | 29.2 | 34.8 | 41.2 | |
| سعة التسخين الاسمية | كيلووات | 10.4 | 15.0 | 18.0 | 20.8 | 24.8 | 30.4 | 36.0 | 42.5 | |
| دخل الطاقة المقدر | كيلووات | 3.49 | 5.11 | 5.83 | 7.23 | 8.35 | 10.33 | 12.27 | 13.52 | |
| مصدر الطاقة | / | 380~415 فولت / 3 أطوار / 50 هرتز | ||||||||
| الضاغط | الكمية | عدد | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 |
| طاقة الإدخال | كيلووات | 2.69 | 4.04 | 4.66 | 5.38 | 6.5 | 8.08 | 9.32 | 10.58 | |
| تيار الإدخال | أمبير | 5.00 | 7.11 | 8.33 | 10 | 12.38 | 14.22 | 16.66 | 20.18 | |
| النوع | / | التمرير | ||||||||
| قسم المبخر | كمية المروحة | عدد | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| تدفق الهواء | م3/الساعة | 1900 | 2800 | 3140 | 4150 | 4500 | 5500 | 6900 | 7500 | |
| نوع المروحة | / | مروحة تعمل بالطرد المركزي | ||||||||
| نوع المحرك | / | الدفع المباشر (اختياري لتشغيل السير) | ||||||||
| برنامج الاستقرار الإلكتروني | PA | 150 | 150 | 180 | 150 | 180 | 180 | 200 | 200 | |
| قسم المكثف | كمية المروحة | / | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 |
| نوع المروحة | / | المروحة المحورية | ||||||||
| أبعاد الوحدة | الطول | مم | 1340 | 1583 | 1583 | 1921 | 1921 | 2073 | 2300 | 2533 |
| العرض | مم | 991 | 991 | 991 | 1397 | 1397 | 1469 | 1626 | 1826 | |
| الارتفاع | مم | 880 | 880 | 880 | 1078 | 1078 | 1001 | 1102 | 1167 | |
| الوزن الصافي | كجم | 200 | 210 | 220 | 340 | 360 | 380 | 700 | 750 | |
| مستويات ضغط الصوت | ديسيبل (A) | 65 | 65 | 65 | 65 | 67 | 68 | 68 | 68 | |
| الطراز | 015 | 020 | 025 | 030 | 035 | 040 | 045 | 055 | 070 | ||
| سعة التبريد الاسمية | كيلووات | 52.4 | 71.0 | 86.0 | 97.0 | 124.0 | 140.4 | 158.0 | 188.0 | 240.0 | |
| سعة التسخين الاسمية | كيلووات | 53.2 | 73.0 | 87.0 | 98.2 | 128.0 | 144.0 | 162.0 | 192.0 | 248.0 | |
| دخل الطاقة المقدر | كيلووات | 19.04 | 25.26 | 30.4 | 34.5 | 45.8 | 50.52 | 55.4 | 70.4 | 86.2 | |
| مصدر الطاقة | / | 380~415 فولت / 3 أطوار / 50 هرتز | |||||||||
| الضاغط | الكمية | عدد | 2 | 2 | 2 | 2 | 4 | 4 | 4 | 4 | 4 |
| طاقة الإدخال | كيلووات | 13.74 | 18.26 | 20.7 | 24.7 | 32.24 | 36.52 | 41.4 | 49.4 | 65.4 | |
| تيار الإدخال | أمبير | 25.8 | 32.56 | 38.04 | 49.8 | 59.28 | 65.16 | 76.08 | 99.6 | 110.96 | |
| النوع | / | التمرير | |||||||||
| قسم المبخر | كمية المروحة | عدد | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| تدفق الهواء | م3/الساعة | 10000 | 14000 | 15000 | 16000 | 23200 | 26000 | 29500 | 32000 | 47000 | |
| نوع المروحة | / | مروحة تعمل بالطرد المركزي | |||||||||
| نوع المحرك | / | تشغيل السير (اختياري الإدارة المباشرة) | |||||||||
| برنامج الاستقرار الإلكتروني | PA | 220 | 250 | 250 | 250 | 320 | 320 | 360 | 360 | 420 | |
| قسم المكثف | كمية المروحة | / | 2 | 2 | 2 | 2 | 4 | 4 | 4 | 4 | 4 |
| نوع المروحة | / | المروحة المحورية | |||||||||
| أبعاد الوحدة | الطول | مم | 2533 | 3400 | 3684 | 3790 | 5100 | 5800 | 5800 | 5800 | 5800 |
| العرض | مم | 1820 | 2200 | 2200 | 2220 | 2239 | 2239 | 2239 | 2255 | 2235 | |
| الارتفاع | مم | 1417 | 1590 | 1590 | 1614 | 1668 | 1728 | 1728 | 2028 | 2028 | |
| الوزن الصافي | كجم | 840 | 1240 | 1300 | 1356 | 1720 | 1900 | 2000 | 2200 | 2300 | |
| مستويات ضغط الصوت | ديسيبل (A) | 69 | 70 | 70 | 70 | 78 | 78 | 81 | 81 | 84 | |
